Dimensionare calorifere, cum se calculeaza puterea caloriferelor

  1. Informatii generale despre dimensionarea caloriferelor
  2. Rolul dimensionarii si calcului corect
  3. Factori ce influenteaza puterea caloriferului
  4. Cum se efectueaza calculul-etape
  5. Efectuarea calculului – exemple

Informatii generale despre dimensionarea caloriferelor

Dimensionarea caloriferelor pentru o instalatie de incalzire, deși reprezinta o ecuatie cu foarte multe variabile, este o operatie ce trebuie efectuata cu atentie pentru a obtine confortul termic necesar cu o cheltuiala cat mai mica. Daca nu vom lua in calcul fiecare factor care ne va influenta alegerea caloriferelor potrivite (volumul incaperii, coeficientul caloric și coeficientul de corectie) putem sa intalnim doua situatii care ne vor crea neplaceri, supradimensionarea sau subdimensionarea puterii caloriferelor. Ambele variante creaza neajunsuri. De exemplu, o supradimensionare poate genera cheltuieli inutile in fiecare luna. Pe cealalta parte, o subdimensionare va genera suprasolicitarea centralei termice si a circuitului de incalzire, reducand durata de viata a acestora. Asadar, dimensionarea caloriferelor se face in functie de suprafata camerelor si de gradul de izolare a acestora.calorifere din aluminiu

Ceea ce ne propunem prin dimensionarea corecta a caloriferelor este să obtinem confort termic nedepasind bugetul alocat facturii la incalzire.

Rolul dimensionarii si calcului corect

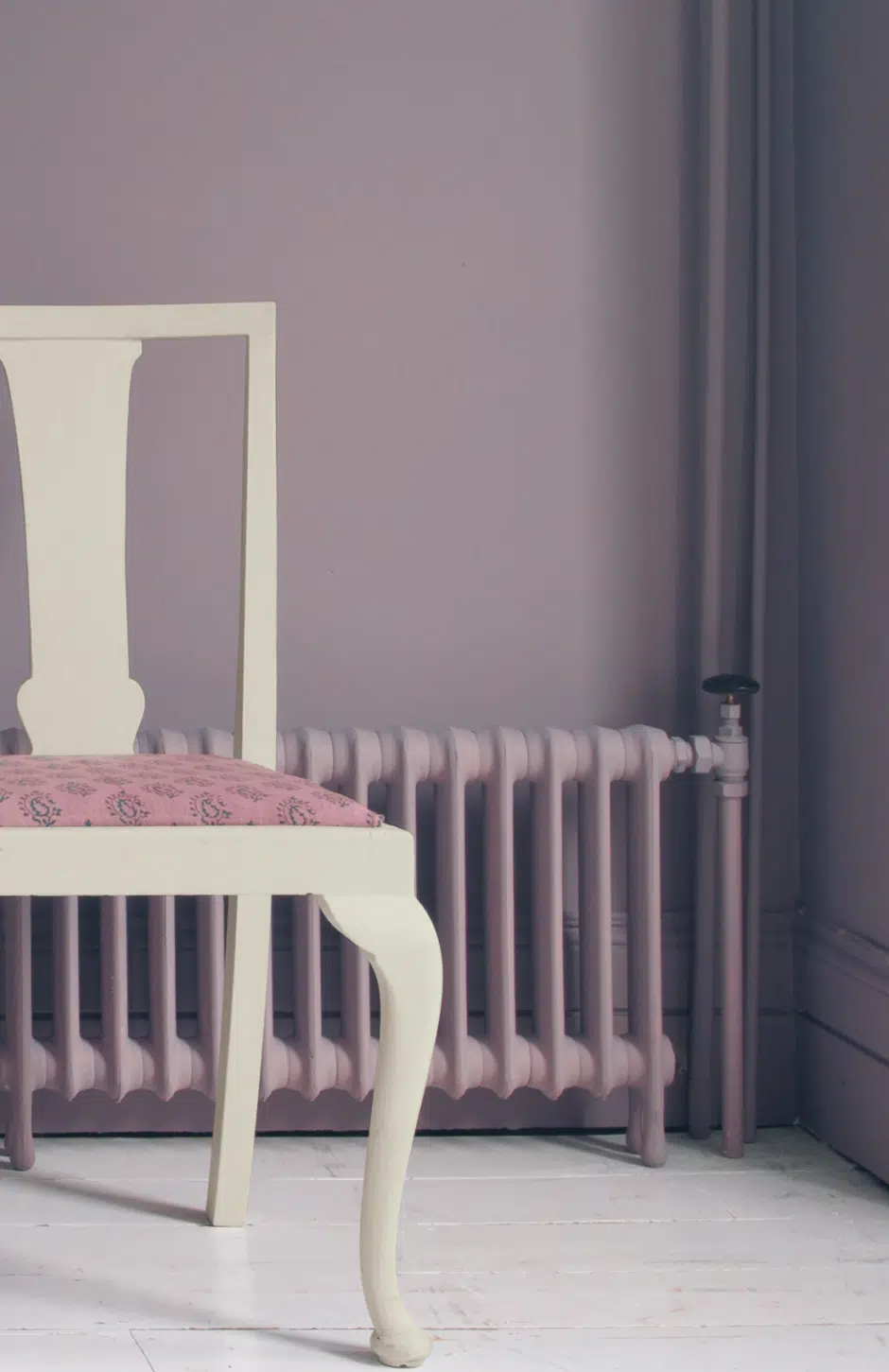

Rolul dimensionarii caloriferelor este acela de obtine necesarul termic pentru a incalzi camerele. Pentru aceasta trebuie sa facem un calcul corect in functie de suprafata camerei si coeficientul termic al acesteia, dat de volumul de aer care trebuie incalzit sau numarul si dimensiunea ferestrelor. In acest mod se stabileste care este dimensiunea potrivita a caloriferelor (suprafata acestora care radiaza caldura).Dimensionare calorifere

Confortul termic

Pentru a obtine confortul termic este necesar ca radiatoarele sa aiba suprafata potrivita pentru a incalzi camera fara sa suprasolicite centrala. De asemenea, foarte importanți sunt si alti factori precum materialul din care este fabricat caloriferul, cel care ne arata  coeficientul de transfer termic, sau temperatura apei din circuit. Caldura radiata de un calorifer este data de suprafata sa radianta+ si trebuie sa fie cat mai adaptata nevoilor utilizatorului. Mai exact, cele mai bune calorifere mentin o temperatură constantă indiferent de temperatura din exterior.Dimensionare calorifere

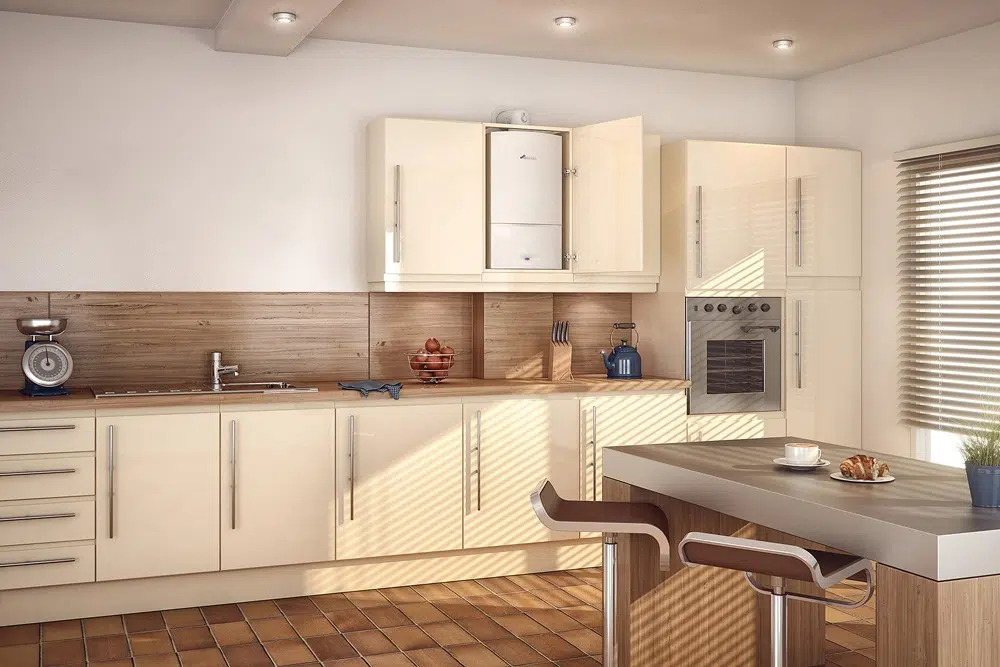

Instalatia termica / centrala termica

Dimensionarea caloriferelor este strict legata si de restul elementelor din instalatia termica. Alegerea centralei termice are un rol extrem de important deoarece este cea care pune in miscare tot sistemul. O dimensionare corecta a caloriferelor in functie de centrala aleasa va rezulta intr-un consum moderat de combustibil, respectiv facturi mai mici la incalzire.

Este foarte important sa cunoastem puterea centralei pe care dorim s-o instalam astfel incat aceasta sa fie suficienta pentru suprafata pe care dorim s-o incalzim. Pentru a calcula puterea centralei termice vom efectua produsul intre suprafata camerelor,  înaltimea acestora, coeficientul caloric si coeficientul de corectie. Coeficientul caloric depinde de gradul de izolare al casei si de suprafata ferestrelor), în timp ce ultimul reprezinta indicele de transformare a puterii din calorii în wati.

Eficienta instalatiei termice este data de toate elementele care o compun, nu numai de centrala termica si de calorifere. Este important sa fim atenti si la tipul de tevi care conduc agentul termic dar si la termostatele care pun in functiune sistemul.

Factori ce influenteaza puterea caloriferului

Puterea unui calorifer depinde de cativa factori importanti precum dimensiunile sale, temperatura apei din circuit, pozitia din camera sau materialul de fabricatie al radiatorului. Despre acest ultim aspect te poți informa tot de pe blogul Romstal, unde prezentăm tipurile de calorifere, plus toate informațiile de care ai nevoie pentru a face alegerea corectă.

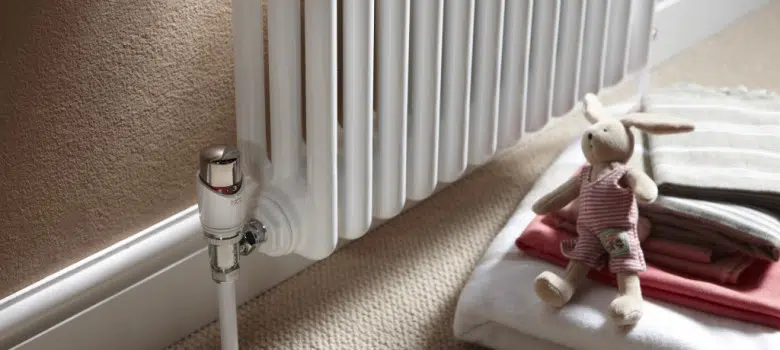

Temperatura apei din sistem influenteaza la randul sau puterea caloriferelor. Cele mai bune centrale sunt cele in condensatie deoarece acestea asigura un confort termic optim la o temperatura a apei in circuitul tur- retur situata in intervalul de 35-55 grade Celsius.Dimensionare calorifere

Cand alegeti calorifere noi pentru casa trebuie ca, pe langa dimensiunile acestora, sa intelegeti si ca materialul de constructie are un rol principal in ceea ce inseamna confortul termic. Astfel, trebuie sa stim, de exemplu, ca radiatoarele din aluminiu se incalzesc extrem de rapid dar au o inertie termica mica, caz valabil si pentru cele din otel, in timp ce un calorifer de fonta se incalzeste mai greu, dar radiaza caldura pentru un timp indelungat. Cand facem alegerea trebuie sa stim care ni se potriveste mai bine.

Caloriferele vor fi amplasate pentru a radia caldura spre centrul camerei si nu vor fi blocate de elemente de mobilier sau de draperii groase care sa impiedice caldura sa se raspandeasca in camera. De asemenea, si intretinerea lor are un rol primordial. Astfel, o aerisire si curatare periodica a acestora le va face sa lucreze la potential maxim.

Cum se efectueaza calculul-etape

Calculul corect pentru a afla puterea caloriferelor se face in functie de volumul de aer care trebuie incalzit in camera, gradul de izolare a acesteia si suprafata geamurilor. Calculul presupune trei etape. Vom incepe cu calcularea volumului incaperii, mai exact a volumului de aer care trebuie incalzit. In etapa urmatoare vom stabili coeficientul caloric al incaperii. La final vom trece la transformarea puterii calorice in putere termica, cu ajutorul coeficientului de corectie.de ce aerisim caloriferele

Volumul incaperii

Pentru a afla volumul de aer care trebuie incalzit vom efectua produsul dintre suprafata camerei (lungime x latime) si inaltimea acesteia. Asadar, daca avem o camera de 4 metri pe 4 metri cu o inaltime de 2,5 metri calculul volumului se va face inmultind cele trei cote – 4mx4mx2,5m = 40 mc

Coeficientul caloric al incaperii

Coeficientul caloric al unei incaperi este dat de gradul de izolarea termica al acesteia dar si de suprafata ferestrelor care o deservesc. De obicei, acest coeficient are o valoare cuprinsa intre 40 si 70 kcal/m3, cu precizarea ca acesta este mai mic atunci cand camera este mai bine izolata. Daca avem prea multe ferestre sau camera nu este izolata corespunzator coeficientul va fi prea mare si va influenta major confortul termic. Pentru a efectua un calcul rapid, in cazul in care aveti casa izolata, puteti utiliza o valoare medie de 50 kcal/mc.Verificare calorifere dupa aerisire

Coeficientul de corectie

Am spus si mai devreme ca cea de-a treia etapa presupune transformarea caloriilor in wati. Acest lucru se intampla deoarece puterea calorica se masoara in calorii, iar puterea termica in wati. Calculul coeficientui de corectie se realizeaza prin aceasta transformare din calorii in wati cu ajutorul unui indice (un raport intre cele doua unitati de masura) a carui valoare este de 1,163.

Formula de calcul

Puterea radianta a caloriferelor ne este data asadar de produsul rezultatelor obtinute la cele trei etape de mai sus. Vom inmulti volumul camerei cu valoarea coeficientului caloric si cu indicele de 1,163 de mai sus.Dimensionare calorifere

Efectuarea calculului-exemple

Am dat exemplul camerei de 4×4 m cu inaltime de 2,5 m si am obtinut un volum de 40mc. Inmultim asadar acesti 40 mc cu un coeficient caloric mediu pentru camerele izolate de 50 kcal/mc si cu indicele ce indica raportul intre calorii si wati si obtinem puterea radianta.

Puterea radianta= 40mc x 50 kcal/mc x 1,163 W/mcal = 2326 W

Pentru a stabili numarul de calorifere, marimea acestora si numarul de elementi ne vom ghida dupa rezultatul obtinut pentru fiecare camera in parte. Asadar camera noastra de 4×4 m necesita un calorifer de peste 2326 W sau doua calorifere care sa insumeze aceasta putere.Aerisire calorifere sistem incalzire centralizat

Calculator putere calorifere

Asadar, utilizati cu incredere formula de calculare a puterii unui calculator

P = Volum x Coeficient caloric x Coeficient de corectie

Veti reusi astfel dimensionarea corecta a caloriferelor. Daca va ganditi sa nu utilizati in cele din urma radiatoare pentru incalzire puteti arunca o privire asupra unui articol anterior care arata cum se face calcularea necesarului de caldura pentru o camera chiar daca aceasta se incalzeste si prin alte metode decat cea cu radiatoare.

10 thoughts on “Dimensionare calorifere, cum se calculeaza puterea caloriferelor

  • nu este specificata temperatura de tur si retur, o centrala ca sa functioneze in condensatie trebuie sa mearga pe temperatura de 55/35 sau 50/30, tur cu retur, si in cazul asta 3 radiatoare costa mai mult decat centrala. Pe mine ma intereseaza puterea radiatorului la temperatura de 55/30 sau 50/30. Ce radiator trebuie sa imi cumpar care sa imi dea 2400w la temperaturile mai sus mentionate?

    Reply
    • 1. Condensatie totala 100% se regasete la temperatura gazelor arse de pana la 55 grade Celsius, temperatura tur aprox 50°C. Atata timp cat returul centralei este sub 55°C are loc condensare la nivelul centralei. Condensatie partiala.
      2. Temperaturile 50/30 sunt in temperaturi standard pentru centralele in condensatie.
      3. Necesarul de caldura al unui imobil este calculat pentru perioada de iarna cu temperaturi exterioare de -15°C, timp de trei zil consecutive. Acest regim de temperatura are o pondere foarte mica de aparitie in timpul ierni. In zona Bucuresti, temperatura medie, pe prioada de iarna, este aprox 0grd Celsius. Centrala in condensatie are o plaja de reglaj a temperaturii de incalzire de la 40°C la 80°C. Din acest motiv va recomand ca radiatoarele sa fie dimensionate la necesarul de caldura de 75° / 65° cu interior de 20°C

      EX.
      P. necesara 2400 W, temperatura int 20°C
      1. -regim de temperatura 50/30 -33 x 600 x 2600 – 2 bucati ( Pcedata unitara 1266 W)
      2. -regim de temperatura 55/45 -22 x 600 x 3000 ( P cedata 2562 W)
      3. -regim de temperatura 75/65 -22 x 600 x 1800 ( P cedata 2408 W)

      Reply
  • Am un apartament de 3 camere situat la etajul 4 in bloc cu 7 nivele. Am centrala termica Viesmann cu condensare de 24 kw si calorifere din fonta vechi si urate, pe care doresc sa le inlocuiesc cu unele noi si moderne. Respectos va adresez rugamintea sa ma ajutati sa aleg caloriferele potrivite pentru urmatoarele camere: 1.sufrageria de5mx4mx2,5m;
    2.dormitor de 3,7mx3,3mx2,5m;
    3. dormitor de 3,1min Clux2,6mx2,5 m;
    4. bucatarie de 3,7mx2,4mx2,5m;
    5. baie de 2,6mx1,6mx2,5m.
    As prefera marca Kermy sau alta marca de calitate.
    Mentionez ca toate geamurile sunt din termopan cu 5 camere.
    As dori sa-mi transmiteti si pretul pe bucata in functie de dimensiunile rezultate precum si un furnizor din Cluj-Napoca .

    Reply
  • scuze ,dar cele urate se pot face frumoase ,curatate pana la fier,si vopsea proaspata,interior curatat corespunzator.
    ce sa faceti cu otel,,,,,,?slap termic durata mica de viata…
    cautati preturi la cele de fonta sa vedeti cat este unul…..toti cei de la bloc cred ca au gresit,parerea mea

    Reply
  • Multumim pentru articol
    Daca apartamentul se afla la ultimul etaj sau la un etaj intermediar , nu influenteaza necesarul termic ?

    Multumesc

    Reply
