Lovitura de berbec în instalații: cauze, efecte și soluții de prevenire

Sursa foto: Magnific.com

O bubuitură scurtă în perete, o vibrație care apare imediat după închiderea bateriei sau o țeavă care se mișcă brusc pot indica o problemă hidraulică reală. Fenomenul apare frecvent în instalațiile de alimentare cu apă, în circuitele cu hidrofor și în sistemele în care pompele sau electrovalvele schimbă rapid debitul.

Lovitura de berbec poate rămâne la nivelul unui zgomot deranjant, dar repetarea șocurilor solicită conductele, îmbinările, robinetele și pompele. În continuare vei afla cum recunoști fenomenul, cum îl deosebești de alte zgomote și ce măsuri pot reduce riscul de avarii.

Rezumat:

1. Lovitura de berbec reprezintă un șoc hidraulic provocat de oprirea sau schimbarea bruscă a vitezei de curgere a apei.
2. Principalele cauze sunt închiderea rapidă a robinetelor, oprirea pompelor, presiunea ridicată și reglajul incorect al hidroforului.
3. Repetarea șocurilor poate duce la slăbirea îmbinărilor, degradarea armăturilor, apariția scurgerilor și deteriorarea echipamentelor.
4. Conductele insuficient fixate amplifică zgomotul, deoarece unda de presiune le determină să lovească pereții sau structura clădirii.
5. Amortizoarele speciale montate aproape de consumatorii critici preiau vârfurile de presiune și protejează rețeaua.
6. Controlul presiunii prin reductoare și întreținerea regulată a vasului de expansiune reduc semnificativ riscul de avarii.
7. Stabilirea momentului exact în care apare zgomotul permite identificarea cauzei și aplicarea soluției tehnice potrivite.

Ce este lovitura de berbec în instalații?

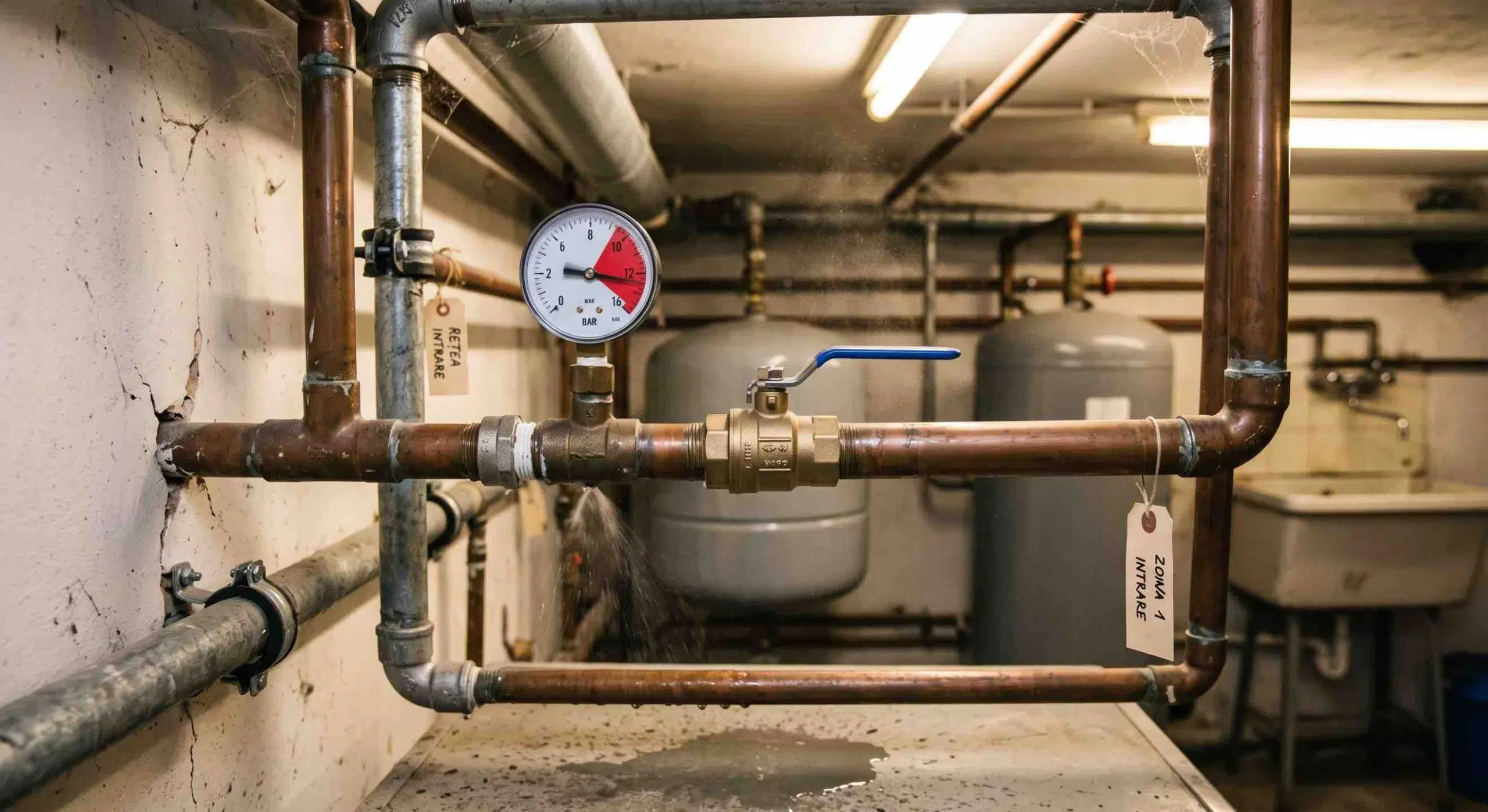

Lovitura de berbec este un șoc hidraulic produs de schimbarea bruscă a vitezei apei într-o conductă. Când un robinet se închide rapid sau o pompă se oprește, coloana de apă aflată în mișcare nu se oprește instantaneu fără consecințe. Energia ei se transformă într-o undă de presiune care se propagă prin conductă.

Sursa foto: Magnific.com

Unda se poate reflecta în punctele închise ale instalației, în coturi, vane, supape de sens sau în zonele unde conducta are o schimbare de diametru. Dacă țevile sunt slab fixate, șocul hidraulic se aude mai tare deoarece conducta lovește elementele de susținere sau structura clădirii.

Cum se manifestă fenomenul?

• bubuitură scurtă după închiderea unei baterii;
• vibrații în perete, mobilier tehnic sau tavan;
• țevile se mișcă atunci când pornește sau se oprește pompa;
• zgomote repetate la electrovalva mașinii de spălat;
• variații bruște ale presiunii indicate de manometru;
• scurgeri apărute la îmbinări, racorduri sau robinete.

De reținut! Intensitatea fenomenului depinde de viteza apei, timpul de închidere al armăturii, lungimea conductei, elasticitatea țevii și presiunea de lucru. Din acest motiv, aceeași baterie poate produce un zgomot redus într-un apartament și o lovitură puternică într-o casă cu trasee lungi, pompă și vas de presiune.

Care sunt cauzele loviturii de berbec?

Închiderea rapidă a robinetelor și electrovalvelor

Robinetele cu manetă, electrovalvele mașinilor de spălat și anumite armături de control pot opri debitul într-un timp foarte scurt. Apa nu mai are spațiu suficient pentru o reducere graduală a vitezei, iar presiunea crește local.

O baterie monocomandă închisă printr-o mișcare rapidă poate produce o lovitură zgomotoasă, mai ales dacă traseul până la consumator este lung și are puține puncte care să preia variația de presiune. Un debit mare accentuează efectul.

Oprirea pompei sau funcționarea incorectă a hidroforului

Pompa poate genera șocuri la oprire dacă debitul se schimbă brusc, dacă supapa de sens se închide violent sau dacă instalația are o coloană verticală lungă. Situația apare la alimentarea unei locuințe din puț, la irigații și în instalații cu porniri și opriri dese.

Un hidrofor reglat incorect poate amplifica variațiile. Membrana vasului de presiune, presiunea de preîncărcare, presostatul și supapa de sens trebuie verificate împreună. Pentru aplicații cu apă din puț sau cu necesar variabil de debit, alegerea corectă a unor pompe de apă, pompe submersibile și pompe de drenaj influențează direct comportamentul instalației.

Țevi slab fixate sau trasee prea lungi

O conductă bine fixată poate transmite unda de presiune fără să se deplaseze vizibil. O țeavă lăsată liberă între două puncte de sprijin transformă însă șocul hidraulic într-o lovitură mecanică. De aici apare senzația că zgomotul vine din perete, deși cauza se află în instalație.

Traseele lungi, coturile numeroase și schimbările de direcție pot produce mai multe puncte de reflexie pentru unda de presiune. Materialul conductei contează, însă nici țevile din plastic sau multistrat nu elimină automat problema.

Presiune ridicată, aer captiv și supape cu probleme

Presiunea mare de alimentare lasă instalația cu o rezervă mai mică înainte de apariția unui vârf de presiune. Aerul captiv poate contribui la reacții neregulate, mai ales în punctele înalte și în traseele umplute rapid după golire.

O supapă de sens uzată, montată greșit sau dimensionată nepotrivit poate permite schimbări rapide de sens ale curgerii. O armătură veche poate produce zgomot prin jocul intern al componentelor, iar fenomenul poate fi confundat cu lovitura de berbec.

Ce efecte poate avea lovitura de berbec asupra instalației?

O singură bubuitură nu indică automat o avarie. Repetarea șocurilor poate însă grăbi uzura componentelor, mai ales dacă instalația lucrează la presiune mare sau dacă există deja îmbinări slăbite.

• Îmbinări solicitate: garniturile, racordurile și fitingurile pot începe să piardă apă.
• Robinete uzate: piesele interne pot căpăta joc, iar zgomotul poate deveni mai frecvent.
• Conducte deplasate: țevile slab prinse pot lovi pereții, pardoseala sau elementele de mobilier tehnic.
• Pompe și supape afectate: pornirile, opririle și schimbările rapide de debit solicită grupul de pompare.
• Infiltrații: o scurgere mică poate produce umezeală în zone greu accesibile.

Într-o discuție despre un hidrofor care pornea și se oprea la intervale scurte, utilizatorul Feri Visky a descris o membrană deteriorată și lipsa presiunii corecte în acumulator. Relatarea este o experiență individuală, însă arată un aspect util la diagnostic: pornirile dese și variațiile de presiune pot avea legătură cu vasul de presiune, nu numai cu robinetul care produce zgomotul. (Feri Visky, ELFORUM, 2009)

Cum deosebești lovitura de berbec de alte zgomote?



Semn observat	Cauză posibilă
Bubuitură după închiderea apei	Șoc hidraulic sau țeavă slab fixată
Trosnituri după pornirea încălzirii	Dilatarea conductelor calde
Zgomot aspru lângă pompă	Aer, cavitație sau debit insuficient
Porniri repetate ale hidroforului	Membrană, presostat, pierdere sau reglaj incorect
Șuierat continuu la robinet	Debit mare, sită murdară sau presiune ridicată

Localizarea zgomotului ajută, dar nu înlocuiește verificarea instalației. Un manometru montat într-un punct potrivit poate arăta dacă presiunea rămâne stabilă sau urcă și coboară brusc.

Cum previi și reduci lovitura de berbec?

Montează amortizorul aproape de punctul critic

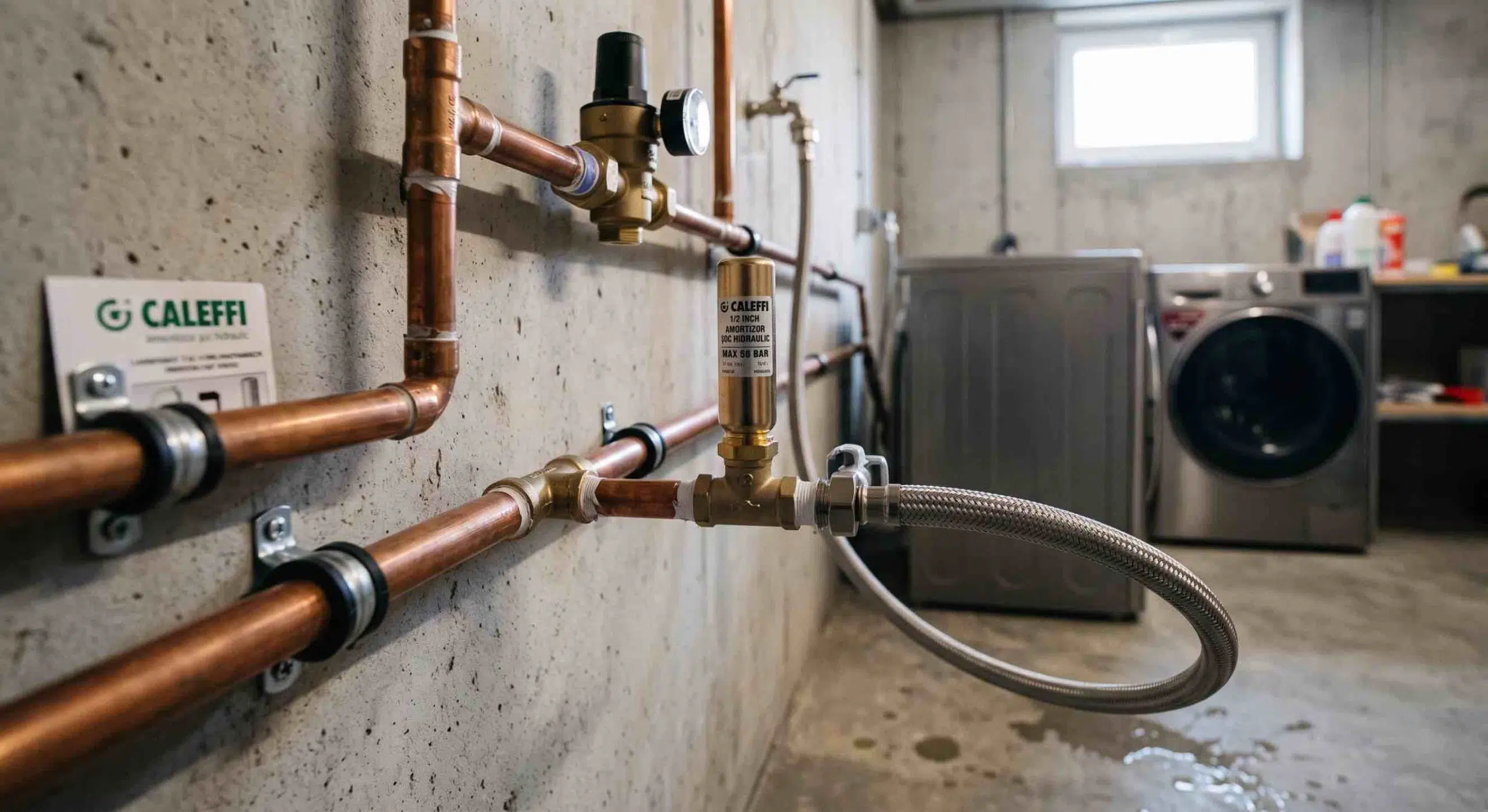

Un amortizor pentru lovitura de berbec preia o parte din variația rapidă de presiune și reduce unda transmisă în conductă. Poziția are un rol direct. La o electrovalvă, dispozitivul se montează de regulă cât mai aproape de consumatorul care închide rapid debitul, conform instrucțiunilor tehnice și configurației instalației.

Sursa foto: Magnific.com

Un exemplu potrivit pentru o instalație rezidențială este un amortizor pentru lovitura de berbec Caleffi cu racord de 1/2 inch. Pentru această variantă, presiunea maximă pentru șocul hidraulic este de 50 bar. Diametrul și numărul dispozitivelor trebuie corelate cu debitul, presiunea și punctele unde apare fenomenul.

Un amortizor montat la întâmplare pe conducta principală poate avea un efect redus dacă problema apare pe o ramură lungă, lângă o mașină de spălat sau la oprirea unei pompe. În instalațiile mai complexe, evaluarea traseului este mai sigură decât alegerea unei piese doar după diametrul filetului.

Fixează conductele și verifică supapele

Conductele trebuie prinse cu coliere potrivite, la distanțe adaptate materialului și diametrului. Fixarea excesiv de rigidă poate crea alte probleme la dilatare, iar o prindere prea rară lasă loc pentru vibrații.

Așadar:

• verifică zonele din spatele mobilierului și din tavanele false;

• controlează racordurile flexibile și punctele de trecere prin perete;

• verifică sensul și starea supapelor de reținere;

• înlocuiește armăturile cu joc mecanic sau cu închidere neuniformă;

• evită umplerea bruscă a unei instalații golite;

• aerisește punctele prevăzute de proiectul instalației.

Reglează presiunea și controlează pompa

Dacă presiunea de alimentare este prea mare, un reductor de presiune poate limita variațiile. Reglajul se face după măsurarea presiunii statice și dinamice, ținând cont de echipamentele conectate. Rotirea unei șurubelnițe fără manometru poate ascunde problema pentru o perioadă și poate crea alta în aval.

În cazul unui hidrofor, verifică presiunea de preîncărcare a vasului, membrana, presostatul și supapa de sens. Pentru locuințe cu consum variabil, hidrofoarele și pompele de apă curată trebuie alese în funcție de debitul simultan, înălțimea de pompare și presiunea necesară la consumatori.

Redu viteza de închidere acolo unde se poate

Închide bateriile progresiv și verifică armăturile care opresc automat apa. În instalațiile tehnice, se pot folosi robinete cu închidere lentă sau sisteme de comandă care reduc treptat debitul. Alegerea se face după aplicație, presiune, temperatură și debit, nu după aspectul exterior.

De pildă, într-o instalație domestică, un perlator poate reduce debitul la baterie și poate diminua viteza cu care se schimbă curgerea. Mircea G a relatat pe Forum.MisiuneaCasa că folosirea unor perlatoare de 6 litri pe minut a redus zgomotul bateriei, iar la închiderea bruscă nu mai simțea lovitura de berbec. Este o soluție punctuală pentru un consumator, cu efect limitat asupra unei pompe sau asupra unei conducte principale. (Mircea G, Forum.MisiuneaCasa.ro, 2012)

Ce verifici înainte să alegi o soluție?

Diagnosticul începe cu momentul exact în care apare zgomotul. Notează ce consumator era folosit, dacă pompa pornea sau se oprea și în ce punct al locuinței se auzea lovitura.

Detaliile acestea scurte reduc mult timpul necesar pentru identificarea cauzei:

1. Închide bateria lent, apoi rapid, și observă diferența.

2. Verifică dacă zgomotul apare la o singură baterie sau pe mai multe ramuri.

3. Urmărește manometrul în timpul pornirii și opririi pompei.

4. Controlează prinderile vizibile ale conductelor.

5. Verifică supapa de sens și presiunea vasului de presiune.

6. Inspectează îmbinările pentru urme de umezeală.

Un utilizator cu un traseu de aproximativ 30 de metri, cu mai multe coturi și schimbări de direcție, a relatat că un vas de expansiune montat la intrarea în locuință a eliminat lovitura de berbec. În aceeași postare, el a precizat că un vas de 0,5 litri nu i s-a părut suficient. Dimensiunea vasului nu poate fi stabilită dintr-un singur exemplu, deoarece depinde de volumul instalației, presiune și debit. (coby, Forum.MisiuneaCasa.ro, 2017)

La înlocuirea sau reorganizarea armăturilor, consultă și categoria de robinete și colectoare pentru apă. Un robinet potrivit pentru presiunea și debitul instalației contribuie la o comandă mai controlată a fluxului.

Când ai nevoie de ajutorul unui instalator?

Apelează la un specialist când apar scurgeri, fisuri, zgomote puternice în apropierea pompei, porniri foarte dese ale hidroforului sau variații mari de presiune. Intervenția devine urgentă dacă lovitura este urmată de miros de umezeală, apă în tavan sau oprirea protecției electrice.

O soluție aleasă fără măsurători poate muta problema dintr-un punct în altul. Instalatorul poate verifica presiunea, debitul, diametrele, traseul, supapele și punctele de prindere, apoi poate decide dacă este nevoie de amortizor, reductor, vas de presiune, altă supapă sau o modificare a controlului pompei.

În consecință, lovitura de berbec anunță o schimbare prea rapidă a curgerii apei. Zgomotul poate proveni de la o baterie, o electrovalvă, o pompă, o supapă de sens sau chiar de la o țeavă lăsată liberă. De aceea, amortizorul rezolvă corect problema doar atunci când este dimensionat și montat în raport cu punctul care produce șocul.

O instalație liniștită se obține printr-o combinație de măsuri: presiune controlată, conducte fixate corect, armături potrivite și echipamente de pompare reglate pentru necesarul real al locuinței. Prima informație utilă rămâne momentul exact al loviturii. De acolo începe diagnosticul corect.

Referințe:

• ASPE, Plumbing 101: Breaking Down the Water Hammer Phenomena. https://aspe.org/pipeline/plumbing-101-breaking-down-the-water-hammer-phenomena/;

• Chaudhry, M. H. (2014). Applied hydraulic transients (3rd ed.). Springer;

• Frankel, M. (2009). Facility piping systems handbook: For industrial, commercial, and healthcare facilities (3rd ed.). McGraw-Hill Education;

• Tullis, J. P. (1989). Hydraulics of pipelines: Pumps, valves, cavitation, transients. John Wiley & Sons.

Experiențe din comunitate:

• Experiență Forum.MisiuneaCasa despre perlatoare și reducerea zgomotului. https://forum.misiuneacasa.ro/forum/instalatii-incalzire-ventilare-conditionare-instalatii-electrice-si-instalatii-sanitare/instalatii-de-alimentare-cu-apa/24406-necesitatea-economiei-de-apa/page4;

• Experiență Forum.MisiuneaCasa despre vas de expansiune și traseu lung. https://forum.misiuneacasa.ro/forum/instalatii-incalzire-ventilare-conditionare-instalatii-electrice-si-instalatii-sanitare/instalatii-de-alimentare-cu-apa/33134-compensator-cu-aer-anti-lovituri-berbec/page2;

• Discuție ELFORUM despre hidrofor, membrană și variații de presiune. https://www.elforum.info/topic/56366-hidroforul-nu-se-opreste/page/3/.
