Grupuri de pompare si amestec pentru incalzirea in pardoseala

Grup de pompare si amestec pentru incalzirea in pardoseala

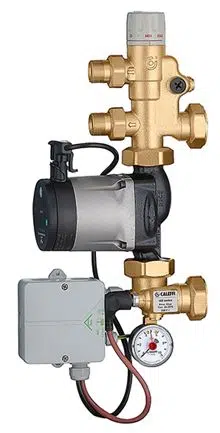

GRUP AMESTEC SI POMPARE CALEFFI POMPA ELECTRONICA GRUNDFOS VANA TERMOSTATICA

Cod Romstal Denumire articol
42182522 GRUP AMESTEC SI POMPARE CALEFFI POMPA ELECTRONICA GRUNDFOS VANA TERMOSTATICA

Grup de pompare si amestec pentru incalzire in pardoseala echipat cu:
– Vana de amestec termostatica modulara conceputa pentru astfel de aplicatii
– Pompa electronica de inalta eficienta Grundfos ALPHA 2L
– Termostat de siguranta
– Manometru
– Caseta de conexiuni electrice ce permite o racordare facila si rapida a cablurilor electrice
Avantajele grupului de amestec Caleffi:
– Siguranță în funcționare: selectorul vanei de amestec este prevăzut cu un sistem antivandalism pentru blocarea temperaturii la valoarea setată. De asemenea, un alt plus de siguranta reprezinta termostatul de siguranta imersat direct in agentul termic pentru o functionare instantanee in momentul supratemperaturii, blocand circulaţia prin oprirea pompei și prevenind astfel deteriorarea instalaţiei.
– Economie de energie: vana de amestec a grupului este echipată cu un obturator special care acționează foarte rapid asupra secțiunii
de trecere a agentului termic. În acest fel, se garantează un debit mai mare, menținând în același timp un control precis al temperaturii si ducand la pierderi de sarcina nesemnificative
– Durabilitate de lungă durată: materialele utilizate în construcția vanei de amestec elimină eventualele probleme de trepidare cauzate de depunerile de impuritati. Toate componentele funcționale, cum ar fi obturatorul si garniturile, sunt realizate dintr-un material special cu un coeficient redus de frecare, care asigură menținerea în timp a parametrilor de funcționare
– Funcționare eficientă: elementul sensibil la temperatură, “senzorul” vanei termostatice cu trei căi, este caracterizat de o inerţie termică joasă. In acest mod poate reacţiona rapid la variaţiile condiţiilor de presiune şi temperatură de intrare, reducând timpii de răspuns ai vanei la variația sarcinii termice

Funcţionare

Grupul de reglaj termic a fost realizat pentru utilizarea la soluţii de instalaţii pentru încălzire în pardoseală.
Grupul de reglaj cu punct fix îndeplineşte funcţia de a menţine constantă, valoarea setată, temperatura de tur a fluidului distribuit într-o instalaţie de joasă temperatură pentru încălzire în pardoseală.
În această serie particulară, reglajul termic se realizează printr-un grup hidraulic echipat cu vană termostatică cu trei căi cu senzor încorporat.

Prezentări video functionare:

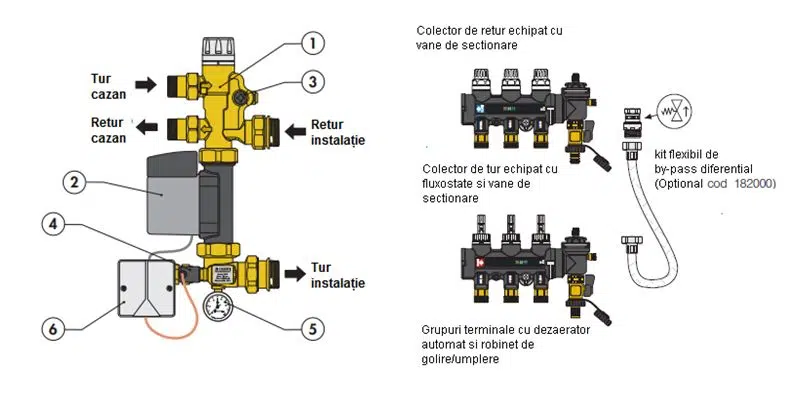

Componente caracteristice:

1. Vana termostatică de amestec cu trei cai cu senzor de temperatura incorporat
2. Pompă de circulaţie
3. Prevăzută pentru robinet de golire orientabil
4. Termostat de siguranţă
5. Manometru
6. Cutie cabluri electrice

Clipboard01

Clipboard02

Principiul de funcţionare
Elementul regulator al vanei termostatice cu trei căi este un senzor de temperatură (1), imersat complet în conducta de ieşire a apei amestecate. Prin mişcarea sa de contracţie sau dilatare, acesta stabileşte în mod continuu proporţia corectă dintre apa caldă, provenind de la microcentrală, şi apa de retur de la circuitul de încălzire în pardoseală.
Reglarea acestor fluxuri se efectuează prin intermediul obturatorului profilat (2) care curge printr-un cilindru adecvat între locaşul de trecere al apei calde (3) şi acela al apei de retur de la circuit (4).
Şi în faţa unei modificări a condiţiilor de încărcare termică a circuitului secundar sau a temperaturii de intrare în microcentrală, vana de amestec reglează automat debitele de apă până când se obţine temperatura setată.

Particularităţi constructive

Corpul grupului de reglare
Corpul vanei care conţine dispozitivul de reglaj termic este realizat dintr-o piesă monobloc turnată în care au fost executate direct racordurile la circuitul primar şi la cel secundar. Un canal adecvat intern transportă fluidul de retur al instalaţiei către locaşul vanei de reglaj, permiţând astfel să se realizeze un grup cu gabarit redus şi uşor racordabil.

Grup de tur
Grupul de tur este realizat dintr-o singură bucată turantă şi este echipat cu racordurile necesare pentru racordarea componentelor funcţionale cum ar fi termostatul de siguranţă şi manometrul.

Blocarea reglajului
Poziţionaţi selectorul pe numărul dorit, deşurubaţi şurubul superior, scoateţi selectorul şi repoziţionaţi-l astfel încât reperul interior să se încastreze pe partea ieşită în relief din rozeta suportului selectorului.

Colectoarele de distribuţie a circuitului primar
Colectoarele de distribuţie sunt echipate cu :
– vane de reglaj a debitului încorporate în colectorul de tur. În acest mod, este posibil să se calibreze debitul corect şi să se echilibreze diversele circuite conectate.
– vane de secţionare încorporate în colectorul de retur. Aceleaşi circuite pot fi secţionate automat prin utilizarea de dispozitive de comandă electrotermică.

CARACTERISTICI TEHNICE AVANTAJE BENEFICII
1 Reglarea şi blocarea temperaturii Selectorul de comandă permite o reglare a temperaturii, între o valoare minimă şi maximă, pe rotaţie completă de 360º. Este de asemenea prevăzut cu un sistem antivandalism pentru blocarea temperaturii la valoarea setată. Siguranță în funcționare
2 Pierderi reduse de sarcină Vana cu trei căi de amestec este echipată cu un obturator special care acționează asupra secțiunii de trecere a apei. În acest fel, se garantează un debit mare față de o dimensiune redusă, menținând în același timp un control precis al temperaturii. Economie de energie/bani
3 Materiale non-aderente Materialele utilizate în construcția vanei de amestec elimină eventualele probleme de trepidare cauzate de depuneri. Toate componentele funcționale, cum ar fi obturatorul, garniturile sunt realizate dintr-un material special cu un coeficient redus de frecare, care asigură menținerea în timp a parametrilor de funcționare. Durabilitate de lungă durată
4 Senzor termostatic de inerţie joasă Elementul sensibil la temperatură, “motorul” vanei termostatice cu trei căi, este caracterizat printr-o inerţie termică joasă; în acest mod poate reacţiona rapid la variaţiile condiţiilor de presiune şi temperatură de intrare, reducând timpii de răspuns ai vanei la variația sarcinii termice. Funcționare eficientă
5 Siguranţă împotriva temperaturilor mari Pentru controlul temperaturii maxime de tur a instalaţiei este utilizat un termostat de siguranță. În cazul unei defecţiuni de funcţionare, blochează circulaţia oprind pompa și prevenind astfel deteriorarea instalaţiei. Siguranță în funcționare

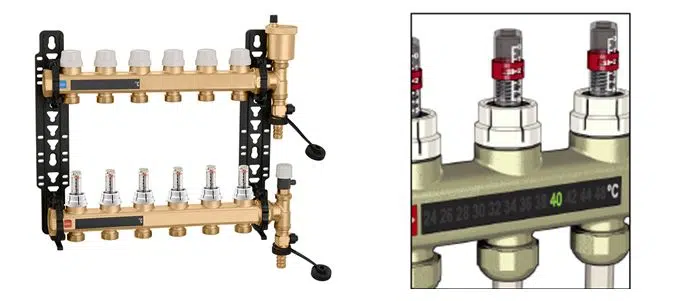

Colectoare-distribuitoare pentru incalzirea in pardoseala

Cod Romstal Denumire articol
426646F1 Colector preasamblat cu debitmetre, grup de capat si sistem fixare 6 circuite
426646H1 Colector preasamblat cu debitmetre, grup de capat si sistem fixare 8 circuite
426646L1 Colector preasamblat cu debitmetre, grup de capat si sistem fixare 10 circuite
426646N1 Colector preasamblat cu debitmetre, grup de capat si sistem fixare 12 circuite

Colectoare-distribuitoare preasamblate echipate cu:
– debitmetre si robinete de reglare a debitului pe tur
– supape de închidere incorporate pe retur, prevazute pentru comenzi electrotermice
– termometru pe tur si retur pentru vizualizarea temperaturii agentului termic
– grupuri de capat alcatuite din dezaerator automat și robinet de scurgere
– console de fixare a colectorului cu distanța interaxiala reglabila
Avantajele colectoarelor-distribuitoare Caleffi:
– Durabilitate sporita datorita alamei de inalta calitate care rezista la temperaturi si presiuni mai mari decat colectoarele din plastic sau otel inox
– Termometrele de pe tur si retur care permit o monitorizare constanta a temperaturii agentului termic

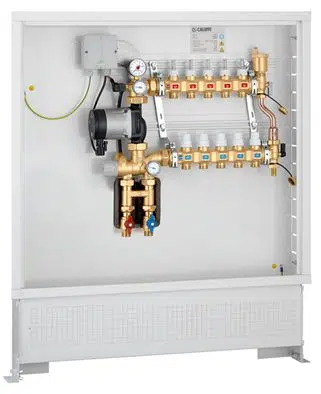

Grupuri de reglaj complet preasamblate pt. incalzire in pardoseala cu 6-8-10 circuite

Clipboard03

Cod Romstal Denumire articol
42182506 Grup de reglaj caleffi pt. incalzire in pardoseala la punct fix, 6 circuite
42182508 Grup de reglaj caleffi pt. incalzire in pardoseala la punct fix, 8 circuite
42182510 Grup de reglaj caleffi pt. incalzire in pardoseala la punct fix, 10 circuite

Grupurile de reglaj complet preasamblate pt. incalzire in pardoseala sunt echipate cu:
– grup de reglaj termostatic cu punct fix
– colectoare pentru încalzire în pardoseala din alama cu debitmetre pe tur și supape de închidere încorporate pe retur
– termostat de siguranța
– pompa electronica de înalta eficiența ALPHA2 L 25-60,
– caseta dotata cu suporturi de pardoseala.
Avantaje fata de grupurile similare (Uponor, Vision, Kermi):
– dat fiind faptul ca aceste grupuri contin colectorul si grupul de amestec mai sus mentionate, avantajele acestora raman valabile si la grupurile preasamblate
– toate grupurile vin complet preasamblate si echipate din fabrica, instalatorului ii ramane doar sa monteze teava in colector-distribuitor
– diferentele de pret sunt semnificative fata de grupurile similare de la UPONOR
