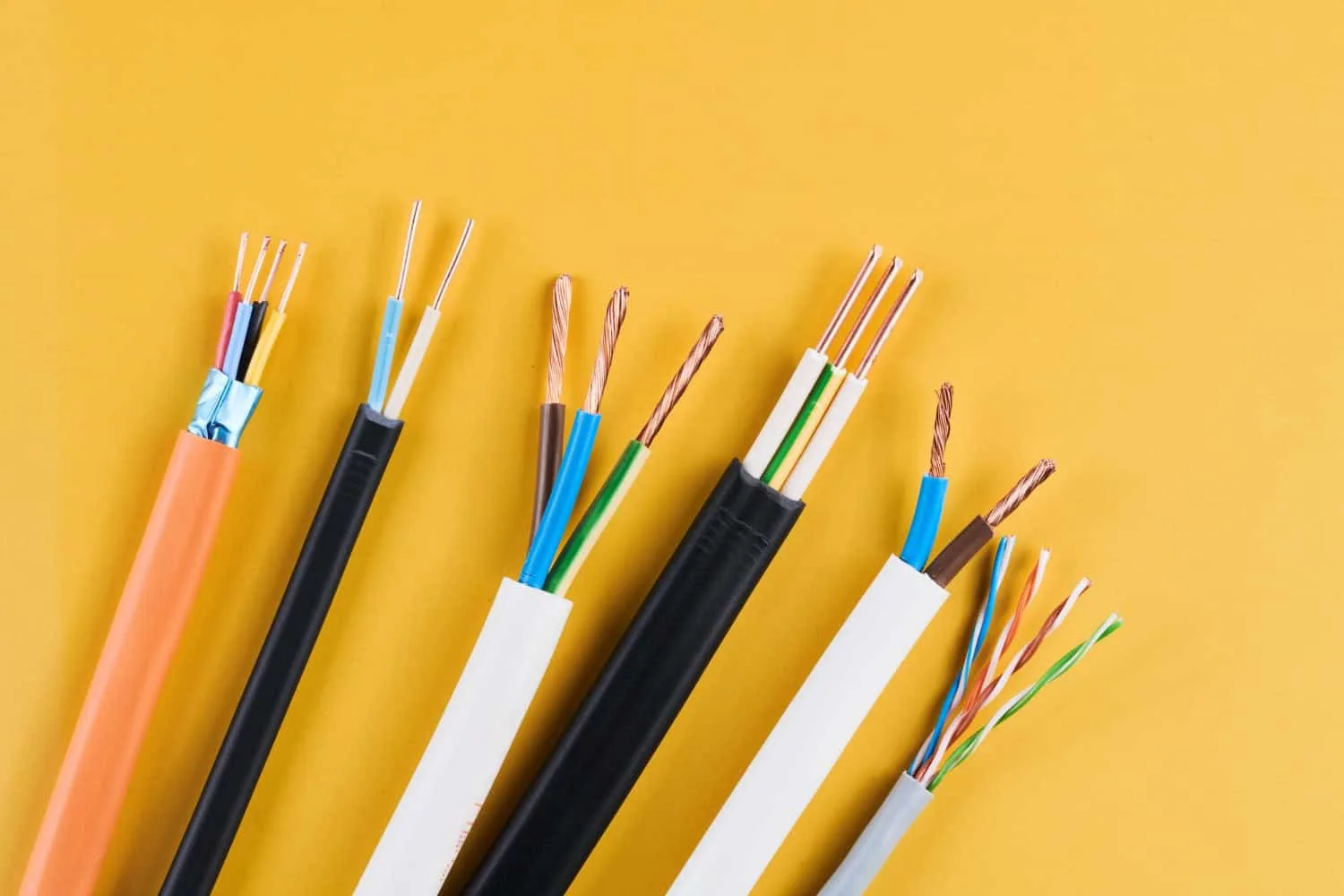

Sursa foto: Freepik.com
Dimensionarea cablurilor electrice este fundamentală pentru orice instalație electrică sigură și eficientă. Alegerea corectă nu e doar o chestiune tehnică, ci o decizie care poate preveni accidente grave, incendii și pierderi economice.
- Alegerea secțiunii greșite a cablului electric poate duce la supraîncălzire, deteriorarea izolației sau chiar incendii. Dimensionarea se face în funcție de intensitatea curentului, lungimea traseului, tipul de curent (monofazat/trifazat), materialul conductorului și condițiile de instalare.
- Pentru a dimensiona corect un cablu, trebuie să ții cont de mai mulți factori tehnici: puterea consumatorilor, lungimea traseului (care influențează căderea de tensiune), temperatura mediului ambiant și tipul de instalare.
- ⚠️ Printre cele mai întâlnite greșeli se numără ignorarea căderii de tensiune, subestimarea condițiilor de mediu și folosirea greșită a tabelelor sau a calculatoarelor online. De asemenea, neglijarea cerințelor de protecție poate compromite siguranța instalației în caz de scurtcircuit.
Calcularea corectă a secțiunii – De ce contează?
Procesul de dimensionare a cablurilor electrice și a conductorilor presupune calcularea precisă a secțiunii necesare pentru a transporta curentul electric în siguranță, fără a depăși limitele termice ale materialelor.
O secțiune prea mică poate duce la supraîncălzirea cablului, deteriorarea izolației și chiar la incendiu, în timp ce o secțiune prea mare înseamnă costuri inutile și dificultăți la instalare
⚙️ Calculul pentru cabluri – Cum să determini secțiunea optimă
Parametrii de bază în calculare
Pentru a utiliza eficient un calculator cablu, trebuie să înțelegi parametrii care influențează secțiunea cablului în funcție de amperi.
Primul pas este să determini tipul de curent: monofazat (230V în România), trifazat (400V) sau curent continuu. Această alegere influențează direct formulele de calcul și rezultatul final al dimensionării cablurilor.
⚡ Puterea și intensitatea curentului
Puterea electrică sau intensitatea curentului este un parametru important. Dacă știi puterea în kilowați (kW) a echipamentelor, în timpul calculului pentru cabluri se poate determina automat intensitatea curentului necesară.
Lungimea cablului și căderea de tensiune
Lungimea cablului este un factor important în calculul căderii de tensiune. Cu cât distanța e mai mare între sursa de alimentare și consumator, cu atât mai mare va fi secțiunea cablului necesară pentru a menține căderea de tensiune în limitele acceptabile.
Materialul conductorului: cupru vs. aluminiu
Materialul conductorului (cupru sau aluminiu) influențează semnificativ rezultatul calculului. Cuprul, având o conductivitate mai bună, permite utilizarea unor secțiuni mai mici comparativ cu aluminiul pentru aceeași capacitate de transport a curentului.
Importanța metodei de instalare
Metoda de instalare este un alt parametru important. Cablurile instalate în tuburi, îngropate sau montate aerian au capacități diferite de disipare a căldurii, ceea ce afectează direct dimensionarea.
️ Temperatura ambiantă contează!
Temperatura ambiantă afectează capacitatea de transport a curentului. Standardele internaționale consideră o temperatură de referință de 30°C pentru calculele de bază.
În medii cu temperaturi mai ridicate, capacitatea cablului scade, necesitând o dimensionare mai mare. Coeficienții de corecție pentru temperatură pot reduce capacitatea nominală în condiții extreme.
Tipuri de cabluri electrice și aplicațiile lor
Conductori din cupru – standardul pieței
Cablurile cu conductori din cupru sunt standardul datorită conductivității și rezistenței la coroziune. Aceste tipuri de cabluri electrice sunt disponibile în configurații unifilare și multifilare.
Conductorul unifilar oferă o rezistență electrică mai mică și este ideal pentru instalații fixe, în timp ce conductorul multifilar asigură flexibilitate pentru aplicații mobile.
Izolația PVC – protecție de bază
Izolația PVC (policlorură de vinil) este cea mai răspândită în cablurile electrice pentru aplicații generale. Acest material oferă protecție împotriva umidității și a multor substanțe chimice, fiind economic și ușor de prelucrat.
Codurile cablurilor electrice cu izolație PVC includ seria NYA pentru conductori unifilare și NYM pentru cabluri multicondutor cu manta exterioară.
XLPE – rezistență la temperaturi ridicate
Cablurile cu izolație XLPE (polietilenă reticulată) oferă rezistență la temperaturi ridicate și sunt mai durabile. Aceste tipuri de cabluri electrice sunt preferate în aplicații industriale și comerciale unde siguranța și durabilitatea sunt importante.
Dimensiunile cablurilor electrice cu izolație XLPE permit transportul unor curenți mai mari la aceeași secțiune comparativ cu cele cu PVC.
️ Cablu armat – protecție mecanică superioară
Cablurile armate au un strat suplimentar de protecție mecanică, de obicei din benzi de oțel sau fire de aluminiu. Această construcție face ca aceste tipuri de cabluri electrice să fie ideale pentru instalații subterane, în medii industriale agresive sau în zone cu risc de deteriorare mecanică.
Codurile cablurilor electrice armate includ sufixe specifice care indică tipul și materialul armăturii.
Aplicații speciale – siguranță suplimentară
Pentru aplicații speciale, există cabluri cu proprietăți îmbunătățite: rezistente la foc (FR), cu emisii reduse de fum și gaze toxice (LSOH), sau cu protecție împotriva interferențelor electromagnetice (ecranate).
Aceste tipuri de cabluri electrice sunt esențiale în instalații critice precum spitale, centre de date sau sisteme de siguranță.
Dimensiuni standardizate pentru orice proiect
Dimensiunile cablurilor electrice sunt standardizate, cu secțiuni nominale care variază de la 0,5 mm² pentru aplicații de semnal, până la sute de mm² pentru transmisia energiei electrice.
Alegerea corectă a dimensiunii cablului electric trebuie să țină cont nu doar de aspectele electrice, ci și de considerentele mecanice și economice ale proiectului.
Ghid pas cu pas pentru dimensionarea cablurilor electrice
Inventarierea consumatorilor
Prima etapă este inventarierea consumatorilor electrici care vor fi conectați la circuit. Pentru fiecare echipament, notează puterea nominală în wați (W) sau kilowați (kW), factorul de putere (cos φ) dacă este cunoscut, și regimul de funcționare (continuu sau intermitent).
Calculul intensității curentului
Calculul intensității curentului este următorul pas. Pentru circuitele monofazate, utilizează formula I = P / (U × cos φ), unde I este intensitatea în amperi, P puterea în wați, U tensiunea în volți (230V în România), și cos φ factorul de putere.
Pentru circuitele trifazate, formula devine I = P / (√3 × U × cos φ), cu U = 400V pentru tensiunea între faze.
Consultarea tabelelor de secțiuni
Consultarea unui tabel de secțiuni pentru cabluri electrice îți va permite să determini secțiunea minimă necesară în funcție de intensitatea calculată și tipul de izolație. Aceste tabele iau în considerare temperatura maximă admisă pentru fiecare tip de cablu și oferă valorile de curent maxim admisibil pentru fiecare secțiune.
Alege întotdeauna secțiunea imediat superioară valorii calculate pentru un factor de siguranță adecvat.
Verificarea căderii de tensiune
Verificarea căderii de tensiune este o etapă importantă care poate modifica secțiunea cablului inițial calculată. Utilizează formula ΔU = (ρ × L × I) / S, unde ρ este rezistivitatea materialului conductorului (0,0175 Ω×mm²/m pentru cupru), L lungimea cablului în metri, I intensitatea curentului în amperi, și S secțiunea în mm².
Căderea de tensiune nu trebuie să depășească 3% pentru iluminat și 5% pentru alte aplicații.
Aplicarea factorilor de corecție
Aplicarea factorilor de corecție pentru condițiile specifice de instalare poate necesita ajustarea secțiunii cablului. Temperatura ambiantă diferită de 30°C, gruparea mai multor cabluri sau metode speciale de instalare pot reduce capacitatea nominală a cablului.
Alegerea tipului de cablu potrivit mediului
Alegerea tipului specific de cablu trebuie să țină cont de mediul de instalare și cerințele aplicației. Pentru instalații interioare în medii uscate, cablurile cu izolație PVC sunt suficiente. Pentru aplicații industriale sau în medii agresive, ia în considerare cablurile cu izolație XLPE sau cu protecții suplimentare.
✔️ Verificarea finală și documentarea calculelor
Verificarea finală a calculelor și conformitatea cu standardele locale este ultima etapă. Asigură-te că toate calculele sunt corecte, că ai aplicat toți factorii de corecție necesari și că soluția aleasă respectă reglementările. Documentează toate calculele pentru referințe viitoare și pentru eventualele inspecții.
Erori comune în dimensionarea cablurilor și cum să le eviți
️ Subestimarea factorilor de mediu
Una dintre cele mai frecvente erori este subestimarea factorilor de mediu în procesul de dimensionare a cablurilor electrice și conductorilor. Mulți calculează secțiunea cablului electric bazându-se doar pe intensitatea curentului, ignorând temperatura ambiantă, umiditatea, sau condițiile de instalare.
Această abordare poate duce la alegerea unei grosimi a cablului instalației electrice insuficiente, cu consecințe asupra siguranței.
⏬ Neglijarea căderii de tensiune
Neglijarea căderii de tensiune este o altă eroare, mai ales în cazul circuitelor lungi. Calculul secțiunii cablului doar pe baza capacității de transport a curentului, fără verificarea căderii de tensiune, poate rezulta în funcționarea defectuoasă a echipamentelor sau în pierderi energetice.
❌ Utilizarea greșită a tabelelor sau a calculatoarelor online
Utilizarea incorectă a tabelelor de dimensionare a cablurilor electrice sau a calculatoarelor online poate genera rezultate eronate. Multe persoane nu înțeleg diferențele dintre diverse tipuri de tabele sau nu aplică corect factorii de corecție.
⚠️ Ignorarea cerințelor de protecție
Ignorarea cerințelor de protecție este o eroare care poate avea consecințe grave. Dimensionarea cablurilor electrice trebuie să țină cont nu doar de funcționarea normală, ci și de condițiile de defect. Alegerea unei secțiuni de cablu care nu poate suporta curentul de scurtcircuit până la declanșarea protecțiilor poate duce la deteriorarea instalației sau la incendiu.
Respectarea pașilor de dimensionare a cablurilor electrice asigură o instalație sigură și eficientă. Aplică întotdeauna cunoștințele acumulate și verifică de două ori calculele. Consultă un specialist pentru proiecte complexe sau dacă ai îndoieli.
