Culori și coduri ale firelor electrice: tipuri de cabluri și utilizări corecte

Sursa foto: Freepik.com

Cablurile electrice sunt componente de bază în orice sistem electric, indiferent de complexitate. Ele asigură transferul energiei între sursă și consumatori și trebuie alese în funcție de aplicație, regim de funcționare și cerințele de siguranță.

Pentru o instalare corectă, este esențial să cunoști tipurile de cabluri disponibile – de la cabluri flexibile pentru alimentări mobile până la cabluri armate pentru medii industriale – precum și rolul fiecărui conductor. Codurile de culori standardizate simplifică identificarea firelor și reduc riscul de erori la conexiuni sau intervenții ulterioare.

În articolul de față vei regăsi clasificarea principalelor tipuri de cabluri, interpretarea codurilor de culoare, criterii tehnice pentru alegerea secțiunii corecte, precum și diferențele dintre cablurile pline și cele lițate. Informațiile sunt utile atât pentru profesioniști, cât și pentru cei care vor să înțeleagă mai bine cerințele unei instalații sigure și conforme.

Rezumat:

1. Conductorii de fază, nul și protecție sunt identificați printr-un cod cromatic standardizat (SR HD 308 S2), esențial pentru evitarea erorilor de conexiune.
   (ex: maro/negru/gri pentru fază, albastru deschis pentru nul, verde-galben pentru protecție).
2. Alegerea corectă a cablului se face în funcție de parametrii tehnici: secțiune, material conductor, izolație, tensiune nominală și condiții de instalare.
3. În instalațiile expuse la factori agresivi (temperatură, vibrații, substanțe chimice), se utilizează cabluri specializate: ignifuge, armate, cu izolație termorezistentă sau chimic rezistentă.

Cuprins:

• De ce sunt importante cablurile electrice?
• Clasificarea cablurilor electrice
• Care este semnificația culorilor cablurilor și firelor electrice?
• Tipuri de cabluri electrice pentru uz casnic
• Ce tipuri de cabluri sunt utilizate în mediul industrial?
• Care sunt diferențele între cablurile subterane și cele aeriene și în ce situații se folosesc?
• Cum alegi dimensiunea corectă a cablului electric cu ajutorul tabelului de secțiuni electrice?
• Care sunt avantajele și dezavantajele cablurilor lițate față de cele pline?

De ce sunt importante cablurile electrice?

Cablurile electrice constituie elementul funcțional esențial al oricărui circuit de alimentare, asigurând transferul de energie electrică între sursă și sarcină în condiții de stabilitate termică, electrică și mecanică. Se utilizează în rețele de joasă, medie sau înaltă tensiune, în funcție de specificațiile aplicației și parametrii de regim.

Alegerea cablului se face în funcție de: curentul maxim admisibil, căderea de tensiune permisă, condițiile de instalare (aeriene, îngropate, canale tehnice), tipul sarcinii (rezistivă, inductivă, variabilă) și mediul de exploatare. Se analizează conductorul (cupru/aluminiu), secțiunea transversală (mm²), tipul izolației (PVC, XLPE, EPR), clasa de flexibilitate, temperatura maximă admisă a conductorului, precum și categoria de reacție la foc conform CPR (ex: Eca, Dca).

În schimb, subdimensionarea conductorului generează efect Joule pronunțat, cu risc de depășire a temperaturii maxime admise (θmax), degradare a izolației și declanșare a protecțiilor. Pe de altă parte, supradimensionarea, deși tehnic viabilă, conduce la creșteri nejustificate ale costurilor de material și instalare.

Standardele relevante – SR EN 60228, SR EN 50525, HD 603/604 – stabilesc cerințele de performanță și marcaj pentru identificarea tipului de cablu, tensiunea nominală U₀/U, codul de culoare al conductorilor și domeniul de utilizare. Cablurile conforme asigură compatibilitatea electromagnetică (EMC), protecție mecanică și eficiență energetică în exploatare.

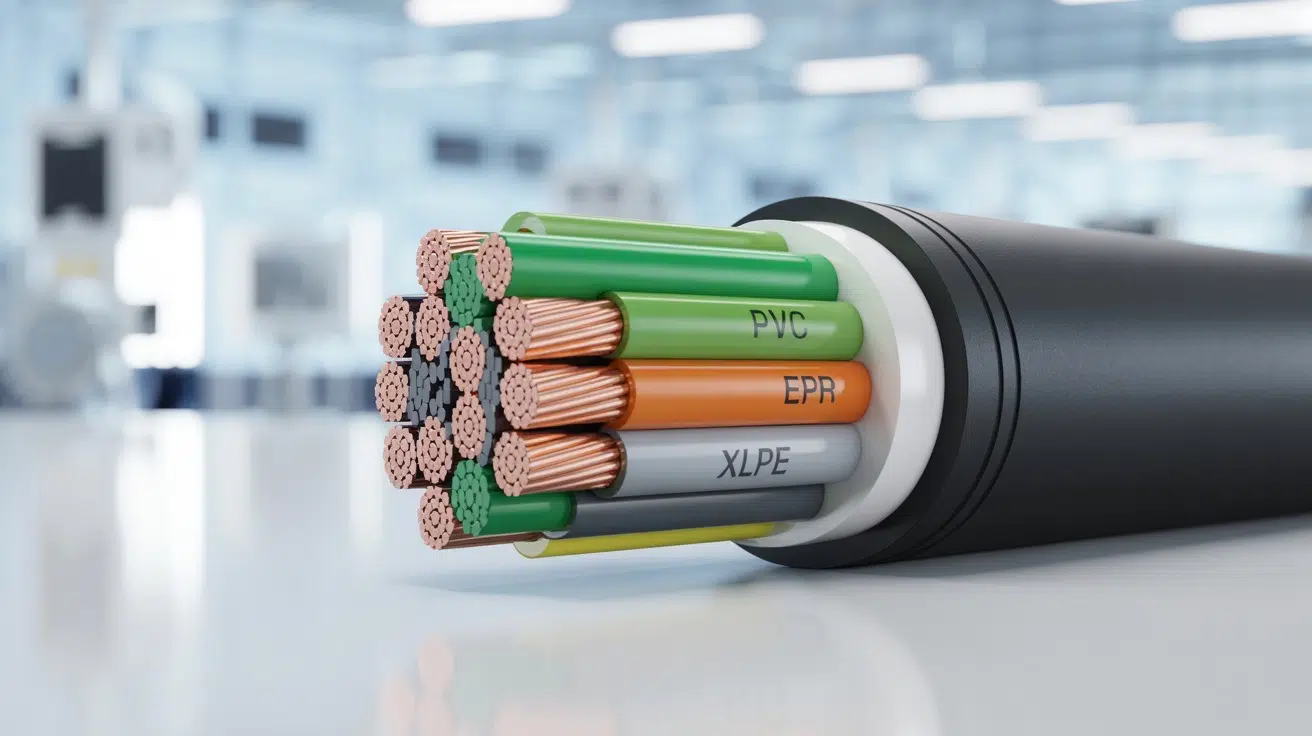

Clasificarea cablurilor electrice

Cablurile electrice se clasifică în funcție de mai mulți parametri tehnici relevanți, fiecare având implicații directe asupra compatibilității cu aplicația dorită și asupra performanței în exploatare.

1. După destinația aplicației:

• Cabluri pentru instalații rezidențiale
  Destinate alimentării consumatorilor casnici, cu solicitări electrice și termice moderate. Exemple: FY, CYKY, H05VV-F.
• Cabluri pentru aplicații industriale
  Proiectate pentru medii solicitante din punct de vedere mecanic, termic sau chimic. Sunt rezistente la vibrații, radiații UV, uleiuri și temperaturi extreme. Exemple: H07RN-F, N2XH, NYY.

2. După structura conductorului:

• Monofilare (clasa 1 de flexibilitate – conform SR EN 60228)
  Conductor rigid, format dintr-un singur fir de cupru sau aluminiu. Utilizate în trasee fixe, în instalații aparente sau îngropate.
• Multifilare (clasele 2–6 de flexibilitate)
  Conductor format din fire subțiri răsucite, care asigură flexibilitate crescută. Sunt recomandate pentru echipamente mobile, conexiuni temporare sau trasee cu solicitări dinamice.

3. După materialul conductorului:

• Cupru electrotehnic (ECu)
  Conductivitate specifică mare (~56 MS/m), stabilitate mecanică, comportament bun la îmbătrânire și oxidare. Este standardul industrial pentru cabluri de înaltă performanță.
• Aluminiu (Al)
  Conductivitate redusă (~35 MS/m), dar densitate mică și cost scăzut. Necesită secțiuni mai mari și tratamente speciale la borne (ex. paste anticorozive, șuruburi bimetalice).

4. După tipul izolației:

• PVC (policlorură de vinil)
  Rezistență moderată la temperaturi (max. 70–90 °C), cost redus, uz general. Este utilizat frecvent în instalații fixe interioare.
• EPR (cauciuc etilen-propilenic)
  Rezistență superioară la temperaturi ridicate (până la 120 °C) și solicitări mecanice. Este folosit în instalații industriale și zone cu umiditate crescută.
• XLPE (polietilenă reticulată)
  Izolație cu stabilitate termică ridicată (până la 90 °C în regim continuu, 250 °C la scurtcircuit). Este utilizată în cabluri de medie și înaltă tensiune datorită proprietăților dielectrice excelente.

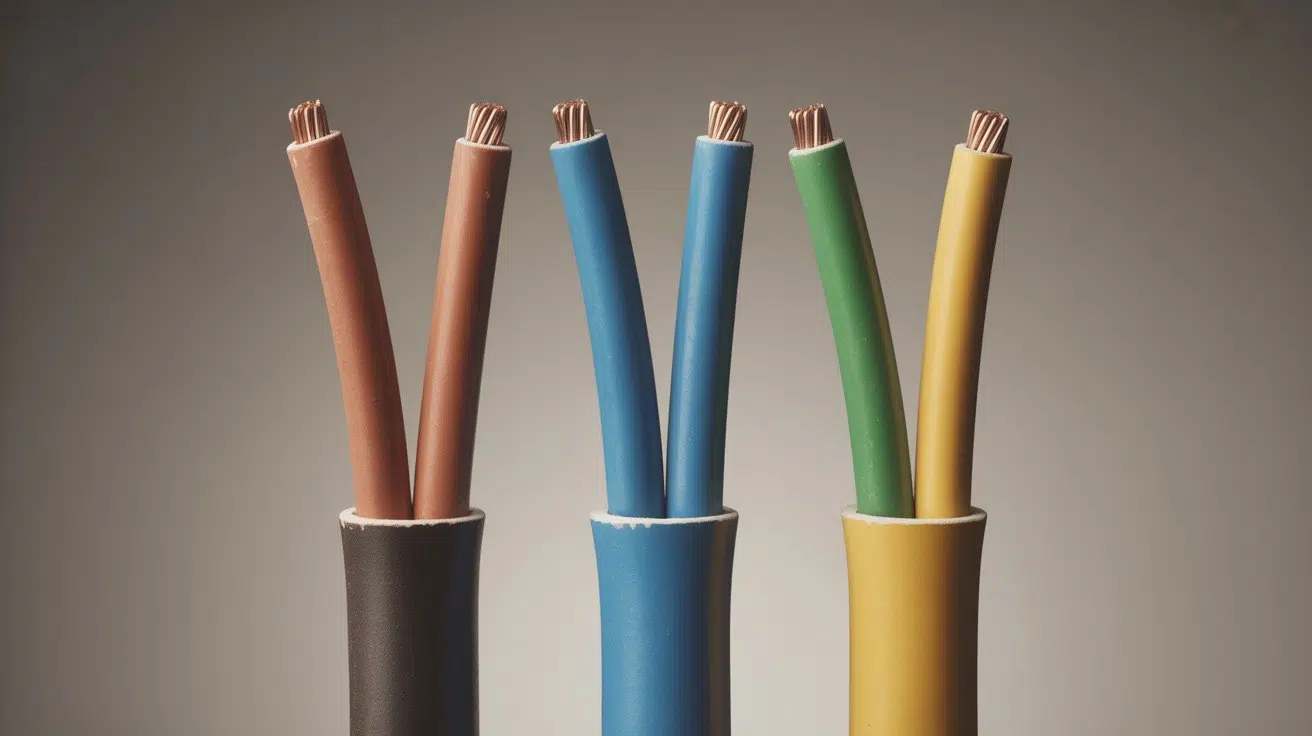

Care este semnificația culorilor cablurilor și firelor electrice?

Codificarea cromatică a conductoarelor electrice constituie un sistem normativ esențial pentru identificarea funcțională a fiecărui fir într-un circuit. Această standardizare vizuală facilitează execuția, mentenanța și diagnosticarea instalațiilor, contribuind direct la prevenirea erorilor operaționale și a riscurilor electrice.

Conform standardului SR HD 308 S2, aplicabil în România și armonizat la nivel european, identificarea conductoarelor se face după cum urmează:

1. Conductor de fază (L)

• Culori admise: maro, negru, gri;
• Funcție: transportul curentului activ de la sursă la sarcină;
• Observație: În sisteme trifazate, culorile multiple permit diferențierea fazelor (L1, L2, L3), aspect critic pentru echilibrarea încărcărilor și sincronizarea echipamentelor.

2. Conductor de nul (N)

• Culoare obligatorie: albastru deschis;
• Funcție: cale de întoarcere a curentului către sursă, în regim de funcționare normal;
• Notă: utilizarea acestei culori este rezervată exclusiv conductorului neutru; orice altă utilizare este interzisă de normativele tehnice.

3. Conductor de protecție (PE)

• Culoare unică: verde-galben (alternanță longitudinală);
• Funcție: protecție împotriva electrocutării, prin descărcarea curenților de defect la pământ;
• Restricție: codul de culoare pentru PE este strict; nu se admite nicio variație sau utilizare alternativă.

4. Conductor PEN (funcție combinată de N și PE)

• Culoare: albastru deschis cu marcaj verde-galben la ambele capete;
• Utilizare: specifică sistemelor TN-C (mai ales în rețelele vechi de distribuție publică).

Atenție! În instalațiile realizate anterior armonizării europene (înainte de anii 2000), se pot întâlni următoarele variante:

• Negru = conductor neutru;
• Verde = împământare fără galben;
• Roșu = fază.

În aceste situații, se recomandă reidentificarea conductorilor conform normelor actuale, utilizând manșoane, tuburi termoizolante colorate sau alte metode aprobate de reglementările tehnice (ex. I7/2011).

Tipuri de cabluri electrice pentru uz casnic

În instalațiile rezidențiale de joasă tensiune, selecția cablurilor electrice trebuie să țină cont de tipul circuitului, condițiile de montaj și clasa de utilizare. Cele mai frecvent utilizate sunt cablurile NYM, MYYM, N2XH și NYY, fiecare având o configurație constructivă specifică și un domeniu de aplicabilitate bine delimitat.

Cablul NYM este standardul pentru instalații fixe interioare. Este format din conductori rigizi din cupru electrolitic, izolați individual cu PVC, dispuși concentric într-un strat de umplere și protejați de o manta exterioară tot din PVC, nepropagator de flacără. Se utilizează pentru circuitele de iluminat și prize, fiind compatibil cu montajul sub tencuială sau în tuburi de protecție. Datorită construcției robuste, oferă o bună stabilitate mecanică și electrică, însă nu este adecvat pentru expunerea directă la radiații UV sau pentru utilizare în medii exterioare.

Pentru alimentarea receptoarelor mobile, precum echipamentele electrocasnice, se utilizează cablul MYYM – un conductor multifilar cu manta dublă din PVC și grad ridicat de flexibilitate. Secțiunile mici (de regulă până la 2,5 mm²) și flexibilitatea ridicată permit racorduri rapide, sigure și rezistente la cicluri repetate de îndoire. Este alegerea standard pentru aparatură de uz casnic care necesită conexiune mobilă, cum ar fi frigiderele, mașinile de spălat sau hotele.

În spațiile care impun cerințe speciale de securitate la incendiu (clădiri publice, căi de evacuare, spitale), se recomandă cablurile N2XH. Acestea sunt realizate din conductori din cupru, izolați cu polietilenă reticulată (XLPE) și înveliți într-o manta LSZH (low smoke, zero halogen), ce limitează emisiile toxice în caz de ardere. Aceste cabluri nu întrețin arderea, au emisii reduse de fum și sunt conforme cu cerințele EN 50575 – clasa B2ca-s1a,d1,a1.

Pentru circuitele exterioare sau montajul îngropat, cablul NYY este opțiunea adecvată. Configurația sa cu manta exterioară din PVC de culoare neagră (rezistentă la raze UV și umiditate) îl face potrivit pentru iluminatul exterior, alimentarea anexelor gospodărești și trasee subterane. Structura sa compactă și rezistența crescută la solicitări mecanice îl recomandă pentru aplicații unde protecția la factorii de mediu este esențială.

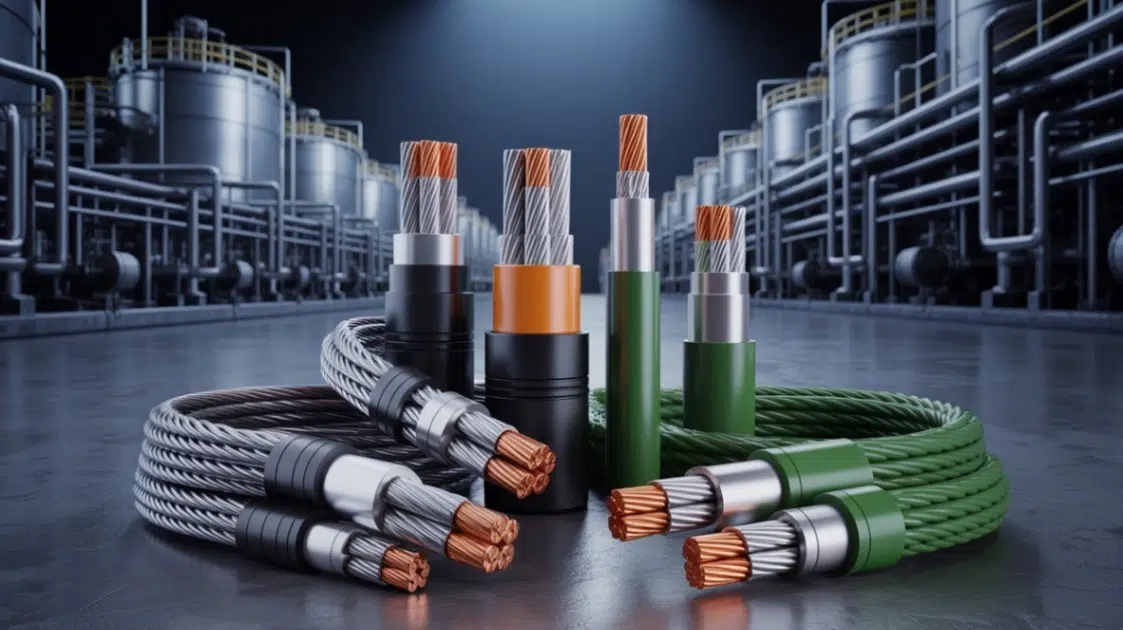

Ce tipuri de cabluri sunt utilizate în mediul industrial?

În mediul industrial, selecția cablurilor electrice este dictată de cerințe funcționale și de securitate ridicate, întrucât instalațiile sunt expuse permanent la factori agresivi: temperaturi extreme, solicitări mecanice, vibrații, medii corozive sau risc de incendiu. Din acest motiv, configurația constructivă, compoziția materialelor și clasa de performanță a cablurilor trebuie adaptate fiecărui context operațional:

• Cablurile ignifuge (fire-retardant) sunt esențiale în zonele cu pericol de incendiu sau atmosferă explozivă. Acestea sunt prevăzute cu izolații și învelișuri realizate din compuși nehalogenați (LSZH – Low Smoke Zero Halogen), care întârzie propagarea flăcării și reduc emisiile de gaze toxice și fum opac. Aplicabilitatea acestor cabluri este specifică pentru infrastructuri critice: centrale termoelectrice, zone ATEX (Atmosfere Explozive), rafinării sau instalații chimice.
• Cablurile armate sunt utilizate în medii cu risc ridicat de deteriorare mecanică. Armătura metalică – realizată din panglici sau sârme din oțel galvanizat – oferă protecție împotriva impacturilor, compresiunii și abraziunii. Ele sunt frecvent utilizate în instalații îngropate direct, în cariere, mine, construcții navale sau rețele industriale grele, unde integritatea fizică a conductorului este critică.
• Pentru aplicații în medii corozive sau cu prezență constantă a substanțelor chimice, sunt utilizate cabluri cu mantale din elastomeri speciali (ex. polietilenă clorurată, poliamide sau fluoroelastomeri), care oferă o rezistență chimică superioară. Aceste cabluri sunt proiectate pentru compatibilitate cu acizi, alcalii, solvenți și hidrocarburi și sunt esențiale în industria chimică, farmaceutică și petrochimică.
• În zonele cu expunere la temperaturi extreme (negative sau ridicate), sunt utilizate cabluri cu izolații termorezistente (ex. silicon, EPR, mica-glass sau PTFE), ce asigură stabilitatea dielectrică și mecanică în intervale largi, de la -40°C până la +180°C. Aceste tipuri de cabluri sunt indispensabile în instalații criogenice, procese metalurgice, zone de refrigerare industrială sau aplicații în industria alimentară.

Care sunt diferențele între cablurile subterane și cele aeriene și în ce situații se folosesc?

Alegerea între cablurile electrice aeriene și cele subterane constituie un element esențial în proiectarea sistemelor de distribuție, mai ales în contextul rețelelor de medie și joasă tensiune. Factorii decisivi țin de condițiile de mediu, cerințele de protecție, bugetul disponibil și specificul aplicației. Cablurile aeriene sunt destinate montajului suprateran, pe stâlpi sau structuri metalice, fiind expuse direct intemperiilor. Din acest motiv, sunt fabricate cu conductori de aluminiu (tip ACSR sau AAAC) datorită masei reduse și conductivității satisfăcătoare, iar în cazul versiunilor izolate (de exemplu, cablurile torsadate), stratul exterior este realizat din polietilenă reticulată (XLPE) stabilizată UV, care asigură rezistență la temperaturi variabile, radiații solare și agenți atmosferici.

Principalul avantaj al acestor cabluri constă în simplitatea montajului, costurile reduse de execuție și întreținere, precum și răcirea naturală eficientă, care permite o densitate de curent ridicată fără necesitatea unor secțiuni supradimensionate. Totodată, accesibilitatea facilitează localizarea rapidă a defectelor și intervențiile operative. Cu toate acestea, dezavantajele nu sunt neglijabile: vulnerabilitatea la condiții meteorologice severe (vânturi puternice, chiciură, gheață), riscurile de vandalism, impactul estetic negativ și creșterea potențialului de avarie accidentală în zonele dens circulate.

În contrapondere, cablurile subterane presupun o arhitectură constructivă robustă, cu izolații groase din PVC, EPR sau XLPE, adesea armate cu benzi de oțel galvanizat în cazul aplicațiilor industriale sau de trafic intens. Protejate de sol, aceste cabluri sunt imune la influențele atmosferice, au durată de viață extinsă și asigură o fiabilitate superioară în zonele urbane sau sensibile din punct de vedere estetic. Se remarcă printr-un risc scăzut de deteriorare accidentală, emisii electromagnetice reduse și siguranță crescută împotriva șocurilor mecanice externe.

Totuși, această variantă implică costuri semnificativ mai mari de instalare, lucrări de terasament complexe, dificultăți de diagnosticare a avariilor și o disipare termică limitată în sol, ceea ce necesită dimensionări suplimentare sau soluții de răcire asistată pentru evitarea suprasolicitării termice. Astfel, selecția tipului de cablu trebuie să fie fundamentată pe o analiză riguroasă a condițiilor de exploatare, cerințelor de securitate operațională și costurilor implicate în ciclul de viață al instalației.

Cum alegi dimensiunea corectă a cablului electric cu ajutorul tabelului de secțiuni electrice?

Alegerea corectă a secțiunii conductorului este importantă pentru siguranța și eficiența unei instalații electrice. Dimensionarea se face utilizând tabele de secțiuni pentru cabluri electrice, întocmite conform normativelor (ex. SR HD 60364), care țin cont de materialul conductorului, tipul izolației, curentul de sarcină și condițiile de montaj.

Determinarea secțiunii pornește de la calculul intensității curentului cu formula:

I = P / (U × cos φ)
unde:

• P = puterea instalată (W);
• U = tensiunea nominală (V);
• cos φ = factorul de putere.

Pentru distanțe mari, se aplică calculul căderii de tensiune:
ΔU = (2 × ρ × L × I) / S
unde:

• ρ = rezistivitatea conductorului (Ω·mm²/m);
• L = lungimea circuitului (m);
• I = intensitatea curentului (A);
• S = secțiunea (mm²).

Se adaugă factori de corecție pentru:

• temperaturi ambientale ridicate;
• cabluri instalate în fascicule sau în tuburi;
• medii cu capacitate de răcire redusă.

Astfel, utilizarea corectă a tabelului permite alegerea unei secțiuni care respectă simultan: curentul admisibil, limita de cădere de tensiune și condițiile de montaj.

Care sunt avantajele și dezavantajele cablurilor lițate față de cele pline?

Alegerea între un cablu cu conductor plin și unul lițat se face pe baza condițiilor de montaj, solicitărilor mecanice și cerințelor funcționale ale instalației electrice. Fiecare tip prezintă avantaje și limitări, dictate de arhitectura conductorului și performanțele electrice asociate.

Cabluri lițate (flexibile)

Constituite dintr-un fascicul de fire subțiri de cupru torsadate, aceste cabluri prezintă:

• Flexibilitate ridicată, ideală pentru trasee mobile sau cu raze mici de curbură;
• Rezistență la vibrații și solicitări ciclice, fiind utilizate în automatizări, robotică, echipamente mobile, tablouri electrice industriale;
• Comportament superior la frecvențe înalte, prin reducerea efectului pelicular și a impedanței în regim AC.

Limitări:

• Necesită sertizare profesională sau conectori speciali (terminali tubulare, papuci de cablu) pentru asigurarea contactului electric stabil;
• Costuri mai mari de producție și instalare;
• Risc de oxidare interstițială în medii umede dacă nu sunt protejate prin manșoane sau etanșări adecvate.

Cabluri pline (monofilar)

Alcătuite dintr-un conductor unic, rigid, oferă:

• Conductivitate optimă în regim de curent continuu datorită secțiunii compacte;
• Stabilitate dimensională în instalații fixe;
• Compatibilitate directă cu borne și cleme clasice, fără tratamente speciale ale capătului.

Limitări:

• Rigiditate crescută, neadecvate pentru trasee sinuoase sau mobile;
• Sensibilitate la solicitări repetate – îndoiri sau vibrații pot genera fisuri și rupturi;
• Instalare dificilă în medii cu spațiu limitat.

Așadar, pentru circuite fixe, rezidențiale sau comerciale (ex. iluminat, prize, distribuție), cablurile monofilar sunt preferate pentru costuri reduse și montaj simplu. În schimb, aplicațiile care implică mișcare, vibrații sau expunere la cicluri de solicitare (ex. acționări electrice, tablouri industriale, sisteme dinamice) impun utilizarea cablurilor lițate, în ciuda costurilor mai ridicate. Se recomandă evaluarea corectă a clasei de flexibilitate (conform IEC 60228) și respectarea metodei de conexiune compatibile cu tipul de conductor.

În concluzie, selectarea corectă a cablurilor electrice – fie după tipul conductorului, codul de culori, mediul de instalare sau dimensiunea secțiunii – influențează direct performanța, siguranța și durabilitatea instalației. Prin urmare, este esențial ca selecția să se bazeze pe criterii tehnice clare, respectând normele în vigoare și condițiile reale de exploatare. Astfel, se asigură nu doar funcționarea optimă a sistemului, ci și reducerea riscurilor și a costurilor pe termen lung.
