Apa curenta cu pompa submersibila!

Actualizat la 18 January, 2019 at 12:43 pm

PUT CU ELECTROPOMPA IMERSATA

  1. 1.    Captarea apelor subterane

Sistemul de captare depinde de conditiile hidrogeologice ale apei din strat. Se deosebesc constructii pentru: captarea izvoarelor si pentru captarea din straturile acvifere.

Izvoarele sint ape subterane care apar in locurile unde straturile acvifere ajung la suprafata solului.

Straturile acvifere sint straturi permeabile prin care apa circula in subsol; acestea sint asezate pe straturi impermeabile. Apa din stratul acvifer poate avea nivel liber, cind nivelul apei ramine intotdeauna sub fata superioara a stratului acvifer, nivel artezian, cind nivelul apei depaseste nivelul terenului si nivel ascendent cind nivelul apei depaseste fata superioara a stratului acvifer, insa ramine sub nivelul terenului.

Captarea straturilor acvifere se face prin drenuri (galerii pentru debite mari), prin puturi cu diametru mare sau prin puturi forate.

Puturile forate au sectiunea circulara cu diametre pina la 500 mm. Partile componente principale ale unui put forat sint: piesa de fund, filtrul, tubul de prelungire si cabina (caminul) cu instalatiile anexe.

In cele ce urmeaza va prezentam schema unui put forat in care este montata o electropompa imersata care deserveste o instalaţie de alimentare cu apă pentru consum casnic, industrial, incendiu, etc.

          2. Descrierea schemei

2.1.Generalitati

Dupa cum este bine stiut, o electropompa montata la suprafata, teoretic poate aspira de la 10 m dar practic nu poate aspira decit de la aproximativ 7 m.

Problema poate fi totusi rezolvata, fie prin montarea unei electropompe cu ejector (in acest fel distanta dintre axul pompei si nivelul dinamic creste pina la chiar aproximativ 27 de m) sau electropompa se monteaza imersat, direct in put.

2.2. Functionare

Electropompa 1 pompeaza apa intr-un rezervor de acumulare, ca in schema prezentata (sau direct intr-o instalatie de alimentare cu apa rece, prin intermediul unui recipient de hidrofor, castel de apa, rezervor de inaltime, etc). Pe conducta de refulare s-au prevazut: robinet de retinere, robinet de trecere, manometru, robinet pentru prelevat probe de apa.

Electropompa este pornita/oprita prin intermediul unui plutitor electric 3 care semnalizeaza nivelul apei in rezervorul de acumulare. Se disting doua niveluri ale apei in putul forat: nivelul static, atunci cind electropompa nu functioneaza si nivelul dinamic, atuci cind electropompa este in functiune. Nivelurile apei din putul forat sint “supavegheate” de catre sondele de nivel livrate impreuna cu tabloul electric 2, in acest fel electropompa fiind perfect protejata la mersul in gol (fara apa).

Functionarea electropompei in schema pezentata este sigura, nu exista fenomenul de cavitatie, nu face zgomot, nu se poate dezamorsa, nu va functiona in gol.

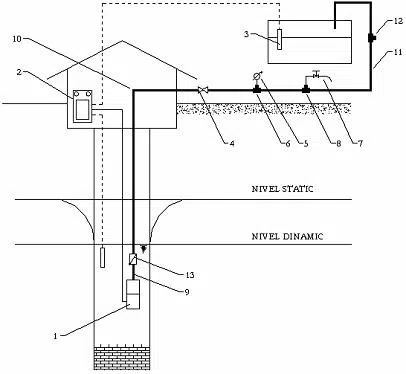

2. Fig. 1. Schema unui put forat cu electropompa imersata

Q= 0 – 2,4 mc/h; H = 63 – 8 mCA

Diagrama TURBINEL ,catalog DAB 2001, Fascicul 8,pag. 7,dreapta jos

Schema pompa
Schema pompa

3. LEGENDĂ

NR

DENUMIRE

COD

UM

Ct

1. Electropompă DAB, TURBINEL M, 1”Q=1,2 mc/h; H=38 mCA;220 V, P=0,75 kW(15 m cablu de alimentare pompă, 15 m cablu de siguranţă, CONTROL BOX)

73PS0104

buc.

1
2. Tablou electric DAB ES1M (sondă electrică de nivel)

73AE0005

buc.

1
2.1. Cablu de conexiune pentru sonda electrică la ES1M1 x 1,5 mmp (preţul este per metru)

m

2.2. Kit conexiune cablu electric de alimentare la pompă

buc.

3. Plutitor electric pornit/oprit electropompă(cumpărătorul trebuie avizat că pentru plutitorul electric este necesar cablu de alimentare – ROMSTAL nu comercializează acest cablu de alimentare)

74P  0021

buc.

1

OPŢIONAL

4. Robinet de trecere MF 1”

40560424

buc.

1
5. Manometru 6 bar

39WK0001

buc.

1
6. Teu redus 1” x ½” x 1” (pentru punctul 5)Manşon reducţie ½” x 3/8” (pentru punctul 5)

45R13015

45024100

buc.

buc.

11
7. Robinet proba cu portfurtun ¾”

40750485

buc.

1
8. Teu redus 1” x ¾” x 1” (pentru punctul 7)

45R13017

buc.

1
9. Racord drept FE 32×1”

64100103

buc.

3
10. Cot egal 90 grd. DN 32

64100603

buc.

4
11. Teava PP inalta densitate PEHD, pn 10 DN 32

64000110

m

12. Teu redus 1” x ¾” x 1”

45R13017

buc.

1
13. Robinet de reţinere 1” (nu este inclus la pct. 1)

40G30442

buc.

1
