Cosuri de fum!

Cosurile de fum mono si dublu perete comercializate de Romstal rezolva toate neajunsurile legate de evacuarea gazelor de ardere

Dupa cum se stie o problema foarte importanta in realizare unei instalatii de incalzire o reprezinta evacuarea gazelor de ardere, in cele ce urmeaza ne-am propus sa prezentam solutiile propuse de Romstal si partenerul nostru MBM Italia pentru rezolvarea acestei probleme spinoase atit pentru clientul final cit si pentru instalator.

MBM Italia unul din lideri de piata in domeniul cosurilor de fum implementeaza cele mai noi si moderne procese si echipamente de productie pentru atingerea exigentelor tehnice cerute de legislatia europeana in vigoare dar si designul cerut de clienti finali ai produselor sale.

Astfel produsele si sistemul calitatii in cadrul companiei MBM Italia sunt certificate de institute de prestigiu dintre care amintim: IMQ , AENOR, ISTITUTO MASINI , TUV, NF. Din punct de vedere tehnic produsele sunt certificate si corespund standardului EN1856-1.

Revenind la  motivele principale ale acestor probleme trebuie spus ca acestea sunt legate de diferentele mari de temperatura dintre gazele fierbinti din interior si aerul exterior, astfel pereti cosului de fum sunt supusi unui proces de coroziune datorate actiunii gazelor de ardere si a condensului.

Gama comercializata de Romstal include cosuri de fum din inox mono perete, dublu perete seria Pratico, precum si tuburi flexibile din inox si aluminiu.

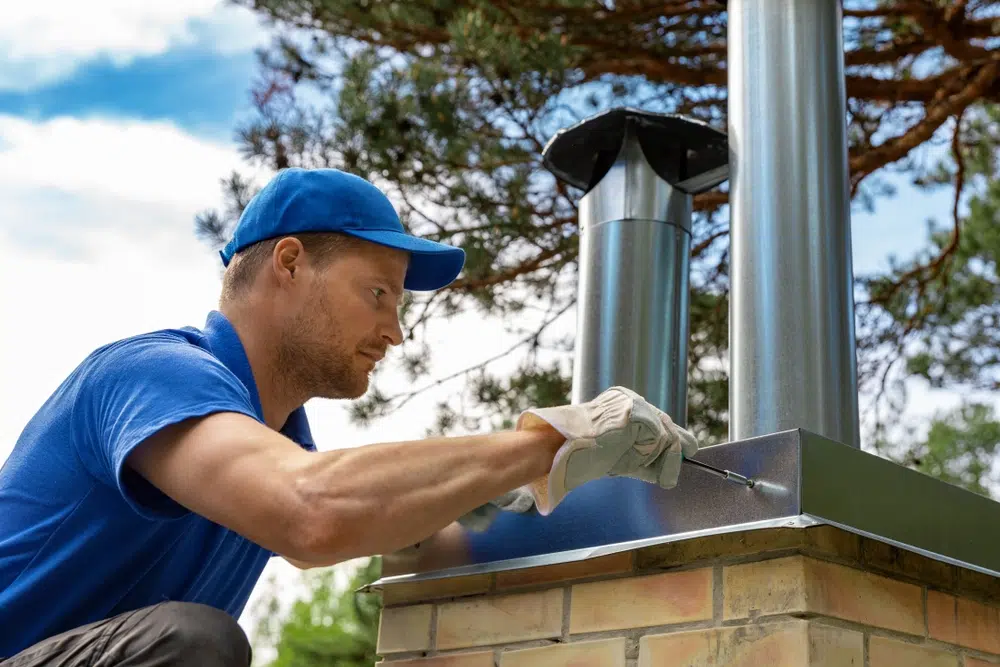

Cosuri de fum mono perete sunt confectionate din otel inox AISI 316 sudate longitudinal cu laser, sistem de montaj prin cleme cu inchidere usoara si rapida, etansare perfecta.

Dintre avantajele utilizarii cosurilor de fum monoperete amunitim: pierderi de sarcina liniare si locale scazute, dimensionare simpla si montaj facil.

In gama Romstal exista doua variante functie de grosimea peretelui si diametrul cosului: cu grosime de 0.5 mm si diametre interne de la 80 la 350 mm si cu grosime de 0.8 mm si diametre interne de la 400 la 650 mm.

Cosurile de fum mono perete se pot izola le exterior cu vata minerala si pot fi protejate la exterior cu tabla de otel sau aluminiu.

Cosurile de fum Pratico sunt in sistem dublu perete in trei straturi concentrice:

-         primul strat la interior in contact cu gazele de ardere din otel inox AISI316 cu grosime de 0,5 mm

-         al doilea strat intermediar din vata minerala cu grosime de 22.5 mm sau 25 mm, functie de diametru, avind rol de izolare;

-         stratul trei, exterior, de protectie este fabricat din otel inox AISI304.

Aceasta gama de cosuri dublu perete se afla pe stoc la Romstal in gama dimensionala de la 80 la 350 mm la cerere putindu-se realiza si elementele necesare pentru cosuri de dimensiuni mai mari pina la 650mm.

Cele mai importante avantaje ale cosurilor de fum dublu perete amintim: grad de izolare ridicat astfel se impiedica formarea condensului, posibilitatea de utilizare pentru gaze de ardere cu temperaturi de pina la 700ºC, usurinta in amplasare datorita  greutatii reduse a elementelor, pierderi de sarcina liniare si locale reduse datorita suprafetelor netede, usurinta in montaj datorita sistemelor de fixare si imbinare tip clema.

Tuburile flexibile din inox AISI 316 reprezinta solutia corecta de racordare a cazanelor la cosurile de fum mai ales in cazul in care traseele sunt dificile si nu permit utilizarea elementelor liniare de realizare a cosurilor.

Gama Romstal cuprinde gama dimensionala de la 60 la 350 mm avind lungimi de 10 m si putind fi utilizate la temperaturi de pina la 400ºC.

In cazul in care temperatura gazelor de ardere este mai scazuta se pot utiliza si tuburi flexibile din aluminiu, gama Romstal cuprinzind diametre de la 60 la 300 mm.

Pentru a veni in sprjinul clientilor nostri vom prezenta o configuratie standard pentru un cos de fum dublu perete Pratico. Pentru a putea generaliza acest exemplu vom folosi urmatoarele notatii: cc, ff sunt diametrele cosului de fum si respectiv a tubului flerxibil din inox in cm, xxxx coduri numerice functie de diametrul elementului respectiv care intra in componenta cosului.

Pentru exemplificare am ales varianta dublu perete Pratico deoarece reprezinta solutia completa din punct de vedere tehnic dar si solutia cea mai simpla de montaj si realizare pentru instalator.

Astfel componenta cosului poate fi urmatoarea:

-         racordul cazanului: pentru usurinta in montaj recomandam folosirea unui racord flexibil din Inox cod Romstal 39TI0ff0 la lungimea dorita (max 10 m). Acesta se poate fixa direct la pe racordul cazanului cu ajutorul unui colier de prindere cod Romstal 39CTxxxx sau cu ajutorul unui adaptor cod Romstal 39FRxxxx functie de tipul de cazan si racordul acestuia;

-         Trecerea de la racord flexibil la cosul de fum se face cu ajutorul unui adaptor cod Romstal 39RPccff si a unei ramificatii la 90ºC cod Romstal 39CP08cc;

-         Tronsonul vertical al cosului, elementele vor fi montate cu racordul tata in jos pentru a permite scurgerea condensului. Fiecare piesa a cosului include deja montat racordul mama si coliarul de blocare a doua elemente succesive;

-         La partea inferioara se monteaza un element de vizitare cod Romstal 39CP00cc, la baza cosului se monteaza un suport cu element de scurgere a condesului cod Romstal 39SP14cc. Acesta se pote sprijini direct pe podea sau montat pe perete prin intermediul unei console. Alternativ se poate folosi un suport mural intermediar cu console de prindere pe perete cod Romstal 39SM14cc si element de scurgere a condesului cod Romstal 39CP85cc. Aceasta varianta nu poate sprijini cosul direct pe sol, dar ofera posibilitatea vizitarii si curatarii lui prin demontarea facila a colectorului de condens eliminind astfel necesitatea unui element de vizitare;

-         Deasupra ramificatiei se monteaza elementele liniare ale cosului cu lungimi standard de 1 m 39CP01cc, 0.5 m cod Romstal 39CP02cc sau cu lungime variabila 0.3-0.5 m cod Romstal 39CP04cc. Pentru prindere la perete se folosesc la fiecare 2-3 m coliare de fixare cod Romstal 39FM14cc. Functie de lungimea cosului si a numarului de elementi liniari se recomanda utilizarea unor suporti intermediari la fiecare 10-12 m cod Romstal 39SM14cc.

-  La capatul cosului se monteaza o palarie antiploaie cod Romstal 39CP06cc.

1.pãlãrie antiploaie (39CP06cc)

2.coliere incluse

3. element nude celebrities cu lungime variabilã (39CP04cc)

4. element liniar 0,5 m 39CP02cc)

5. element liniar 1 m (39CP01cc) (39CP14cc)

7. ramificaþie la 900 (39CP08cc)

8. element de vizitare (39CP00cc)

9. element de bazã cu racord de condens (39SP14cc)

10. adaptor cos PRACTICO – tub flexibil inox

12. se poate monta colierul (39CTxxxx)

13. în functie de situatie, se interpune adaptorul (39FRxxxx)

14. element de scurgere a condensului (39CP85cc)

6. suport intermediar cu console de prindere pe perete (39RPccff)

11. tub flexibil inox (39TI0ff0)
